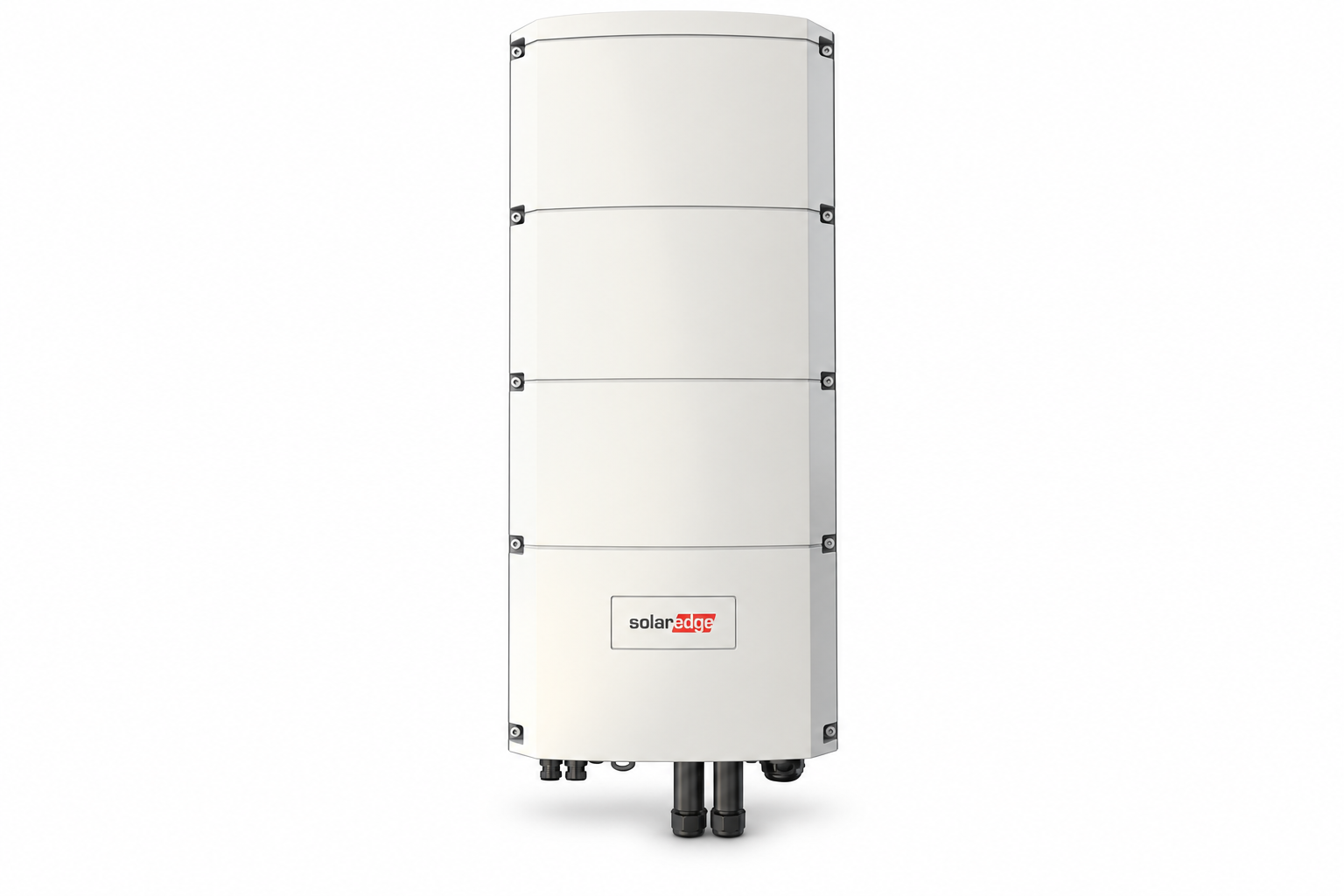

FALOWNIK SOLAREDGE SE10K-RWB48BFN4

Maksymalna moc modułów w warunkach STC wynosi 15 000 W. Napięcie wejściowe PV mieści się w zakresie 750–900 V, a maksymalny prąd wynosi 20 A. Falownik ma dwie pary złączy MC4. Instalacja korzysta z optymalizatorów SolarEdge przy modułach; par złączy nie należy utożsamiać z liczbą klasycznych niezależnych trackerów MPPT.

Obsługiwany magazyn to SolarEdge Home BAT-05K48 w konfiguracji od jednego do pięciu modułów. Maksymalna moc ładowania i rozładowania wynosi 5 kW, napięcie akumulatora 40–62 V, a maksymalny ciągły prąd jego interfejsu 125 A. Akumulator komunikuje się z falownikiem przez CAN. Moc 5 kW jest limitem przetwarzania energii akumulatora, a nie jego pojemnością w kWh. Większa liczba modułów nie usuwa limitu mocy samego interfejsu.

Znamionowe napięcia międzyfazowe i fazowe to 380/220 V oraz 400/230 V. Maksymalny ciągły prąd wyjściowy na fazę przy pracy z siecią wynosi 16 A. Maksymalna moc wyjściowa w tabeli rezerwy to 10 kVA łącznie i 3333 VA na fazę, a jej ciągły prąd na fazę wynosi 14,4 A. Parametry obwodu rezerwowego trzeba odczytywać osobno od parametrów sieciowych oraz od limitu rozładowania akumulatora. Dopuszczalna moc odbiorów zależy również od dostępnej energii i całej konfiguracji systemu.

Automatyczny czas przełączenia podano jako poniżej 10 s. Taka informacja nie oznacza bezprzerwowego zasilania odbiorów. Dopuszczalna różnica obciążenia między fazami wynosi 3 kW. Układ wymaga przewodu neutralnego i właściwego rozłączenia z siecią w trybie rezerwowym. Producent wskazuje potrzebę dodatkowego wyposażenia i aktualizacji oprogramowania dla funkcji backupu.

Maksymalna sprawność falownika wynosi 98%, europejska sprawność ważona 97,6%, a maksymalna sprawność rozładowania akumulatora do sieci 96,1%. Te wartości opisują różne drogi przepływu energii i nie powinny być zastępowane jedną wspólną liczbą. Wbudowana komunikacja obejmuje dwa RS485, Ethernet oraz sieć mesh SolarEdge Home z anteną. Wi-Fi do przesyłania danych wymaga osobnej bramki bezprzewodowej, a łączność komórkowa jest opcjonalna.

Home Hub waży 37 kg i ma wymiary 907 × 317 × 192 mm, w kolejności wysokość, szerokość i głębokość. Chłodzenie zapewniają wentylatory wewnętrzne oraz zewnętrzne. Hałas podano jako poniżej 50 dBA. Obudowa IP65 umożliwia montaż wewnątrz lub na zewnątrz, a zakres temperatur pracy wynosi −40 do +60°C. Wspornik montażowy jest dołączony do urządzenia. Po stronie PV działa ochrona przed odwrotną polaryzacją i detekcja izolacji doziemnej o czułości 700 kΩ.

SolarEdge Home Hub, układ trójfazowy, Europa, SE5K/SE8K/SE10K-RWB48; 30 marca 2023, DS-000112-POL; strony: 2, 3.
