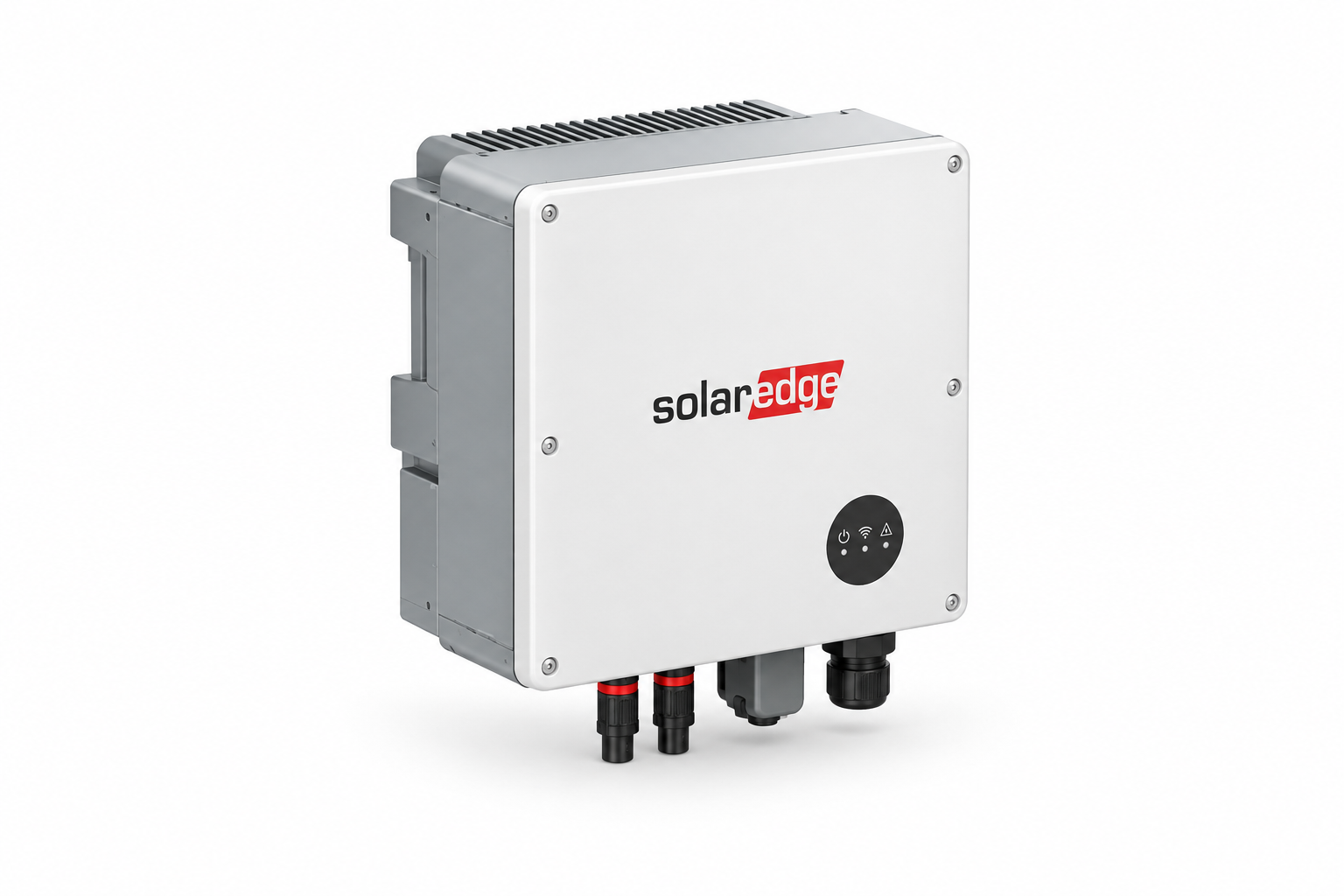

FALOWNIK SOLAREDGE PCS050-RW-400V-A01-01
SolarEdge PCS050-RW-400V-A01-01 jest trójfazowym falownikiem akumulatorowym o znamionowej mocy czynnej 50 kW, należącym do komercyjnego systemu magazynowania energii CSS-OD. Pracuje po stronie AC instalacji i obsługuje szafę akumulatorową CSS-OU-20. Praca systemu wymaga instalacji fotowoltaicznej SolarEdge sprzężonej po stronie prądu przemiennego. PCS050 nie jest falownikiem PV z wejściami MPPT dla modułów.
Przetwarzanie energii i współpraca z siecią
Znamionowa moc czynna wynosi 50 kW, a maksymalna moc pozorna 55 kVA. Maksymalny ciągły prąd wyjściowy na fazę to 80 A. Falownik pracuje z napięciem znamionowym 400/230 V i częstotliwością 50/60 Hz ±5 Hz. Zakres 340–440 V dotyczy trybu przyłączenia do sieci; nie jest wspólnym zakresem dla wszystkich sposobów pracy.
Maksymalna sprawność wynosi 97,5%, a THD jest mniejsze niż 3%. Przyłącze sieciowe obsługuje konfiguracje 3W + PE i 4W + PE, ze zgodnością dla sieci typu trójkąt lub gwiazda. Współczynnik mocy można regulować od −1 do 1 dla prądu wyprzedzającego lub opóźnionego. Moc pozorna i moc czynna stanowią różne ograniczenia — 55 kVA nie oznacza stałego oddawania 55 kW.
Akumulator i rozbudowa systemu
Strona DC ma dwa interfejsy wejściowe, maksymalną moc 55 kW oraz limit prądu podany jako dwa razy 55 A. Karta przewiduje do dwóch szaf akumulatorowych na falownik. Druga szafa wymaga zestawu przedłużaczy CSS-O1-C-B01-XX. Producent zaleca zachowanie jednakowego stosunku szaf do falowników w całej instalacji: 1:1 albo 2:1.
Pierwsza wersja systemu z września 2024 działa w sieci z jednym falownikiem i jedną szafą akumulatorową. Możliwość rozbudowy oraz pozostałe funkcje trzeba odnosić do właściwego oprogramowania. Limit liczby szaf nie jest samodzielnym potwierdzeniem, że dowolna konfiguracja jest dostępna bez aktualizacji i dodatkowych elementów.
Zasilanie rezerwowe
Praca rezerwowa wymaga oddzielnie kupowanego interfejsu SolarEdge do instalacji komercyjnych i jest przewidziana tylko dla wybranych krajów. W tym trybie napięcie wyjściowe wynosi 400 V, a topologia połączenia wykorzystuje wyłącznie 3W + PE. Całkowity czas przejścia systemu podano jako poniżej 20 ms. Ten parametr dotyczy kompletnej, właściwie wyposażonej konfiguracji, a nie samego falownika bez interfejsu rezerwowego.
Zabezpieczenia, komunikacja i montaż
Urządzenie monitoruje sieć i ma ochronę przed odwrotną polaryzacją, zwarciem doziemnym oraz prądami upływu. Zabezpieczenie przeciwprzepięciowe DC jest zintegrowane i opisane jako typ II, natomiast AC jako typ III. Porty komunikacyjne obejmują RS485 oraz CAN.
Falownik waży 68 kg i ma wymiary 650 × 324 × 715 mm, w kolejności szerokość, głębokość i wysokość. Obudowa ma stopień ochrony IP65, a chłodzenie wykorzystuje powietrze. Zakres temperatur pracy wynosi −20 do +45°C, dopuszczalna wilgotność bez kondensacji 5–95%, a maksymalna wysokość 3000 m. Po stronie AC stosuje się wyłącznie przewody miedziane 25–35 mm² z końcówkami M6; producent zaleca giętkie przewody klasy 6.
Źródło danych i pełna karta
SolarEdge CSS-OD, CSS-OU-20 / PCS050; 22 września 2024, DS-000233-POL; strony: 1, 3.
