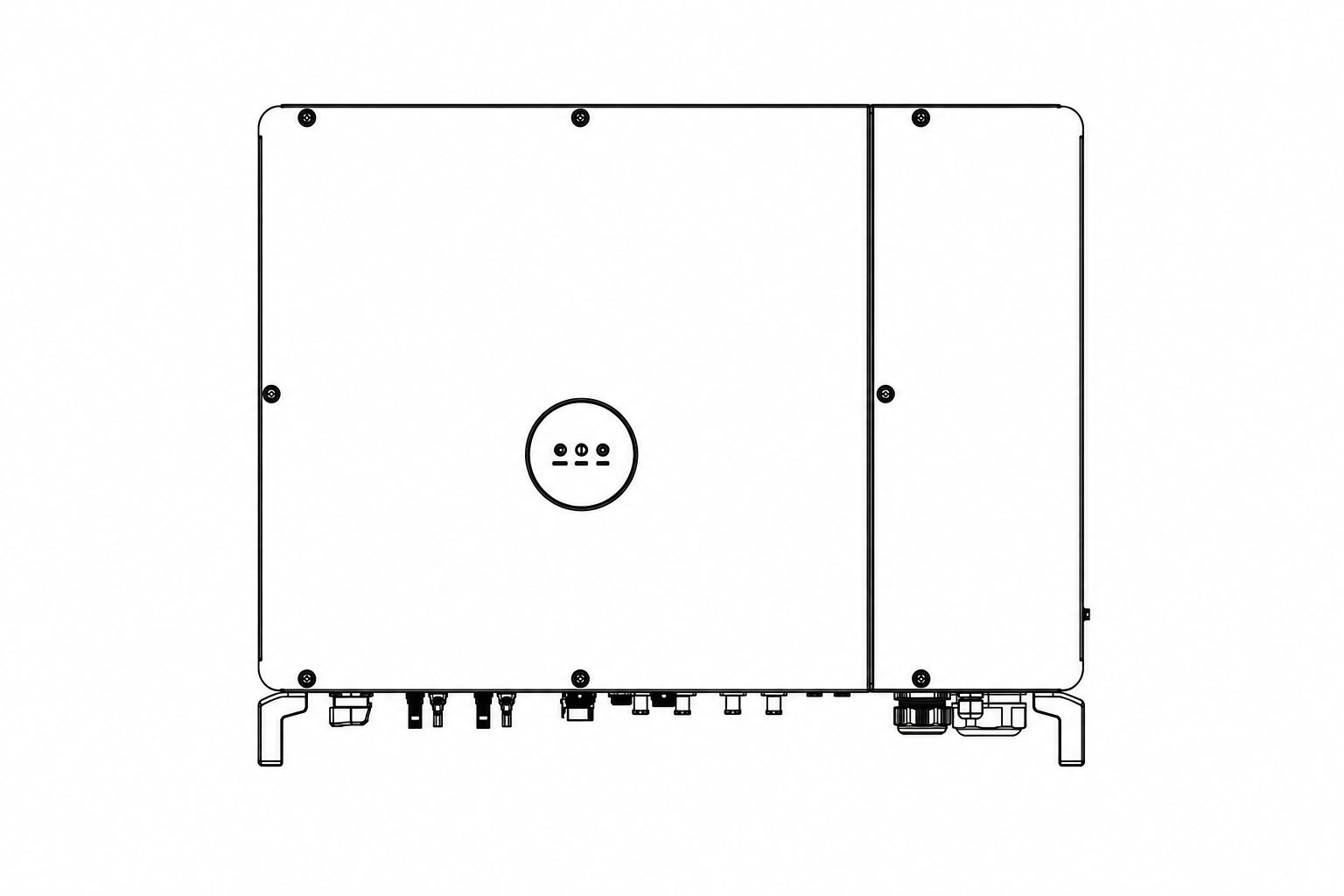

FALOWNIK KSTAR KAC50DP2
KSTAR KAC50DP2 to trójfazowy falownik hybrydowy o znamionowej mocy AC 50 kW, z wejściami instalacji PV, akumulatora i wyjściem zasilania rezerwowego. Model ma 4 MPPT oraz po dwa łańcuchy na każdy tracker.
Wersja 202607-V6 ma zakres napięcia akumulatora 150–900 V, MPPT przy pełnym obciążeniu 600–800 V i stopień ochrony IP65. Starsze dokumenty tego samego modelu podają inne limity. Wariant S0 ma również inne parametry wejścia sieciowego, dlatego trzeba potwierdzić dokładne wykonanie dostarczanego urządzenia.
Instalacja fotowoltaiczna
Maksymalna moc generatora PV wynosi 100 kWp. Każdy MPPT ma limit prądu 45 A. Roboczy zakres napięcia śledzenia wynosi 250–950 V, przy maksymalnym napięciu wejścia 1000 V i napięciu znamionowym 720 V.
Zakres MPPT przy pełnym obciążeniu jest węższy: 600–800 V. Nie należy zakładać uzyskania pełnej mocy w całym roboczym zakresie 250–950 V. Przy doborze łańcuchów trzeba uwzględnić jednocześnie napięcie i dopuszczalny prąd.
Magazyn energii
Zakres napięcia akumulatora wynosi 150–900 V, a zakres napięcia znamionowego 180–800 V. Falownik ma dwa wejścia akumulatorowe. Maksymalny prąd DC to 160 A, zapisany jako dwa wejścia po 80 A; nie jest to 160 A dostępne dla każdego złącza osobno.
Maksymalna moc DC części akumulatorowej wynosi 55 kW. Dostępna moc zależy również od napięcia i prądu akumulatora. Dołączenie kolejnej szafy bateryjnej nie zwiększa automatycznie granicy mocy jednego falownika.
Sieć i zasilanie rezerwowe
Moc znamionowa AC wynosi 50 kW, a maksymalna moc wyjściowa 55 kVA. Wartości w kW i kVA opisują różne wielkości. Układ przyłączenia to 3L+PE+N, przy napięciach 230 / 400 lub 220 / 380 V AC. Częstotliwość znamionowa wynosi 50 / 60 Hz, z zakresem ±5 Hz.
W zasilaniu rezerwowym moc znamionowa wynosi 50 kW, a maksymalna moc jednej fazy 25 kW. Maksymalny prąd wyjścia rezerwowego to 110 A. Granica jednej fazy nie oznacza możliwości równoczesnego obciążenia każdej fazy taką samą mocą maksymalną.
Wejście agregatu ma dopuszczalny prąd 110 A. Karta rozróżnia to wejście od wyjścia rezerwowego i części sieciowej. Zniekształcenia THDi są mniejsze niż 3% przy pełnym obciążeniu, a THDv mniejsze niż 3% przy mocy znamionowej wyjścia rezerwowego.
Sprawność i obudowa
Sprawność maksymalna wynosi 97,5%. Obudowa ma stopień ochrony IP65, wymiary 900 / 730 / 355 mm w kolejności szerokość / wysokość / głębokość oraz masę 101 kg. Zakres temperatur pracy wynosi od −30 do 60 °C, z obniżaniem parametrów powyżej 45 °C.
Falownik wykorzystuje inteligentne chłodzenie powietrzem i komunikację RS485 / CAN. Producent wymienia ochronę termiczną, monitorowanie izolacji i sieci oraz ograniczniki przepięć typu II po stronie DC i AC. AFCI pozostaje wyposażeniem opcjonalnym, wymagającym potwierdzenia dla konkretnego wykonania urządzenia.
Źródło danych i pełna karta
Datasheet KAC(20~50)DP2-BC(197~215)DE2 EN; 202607-V6; strony: 2.
