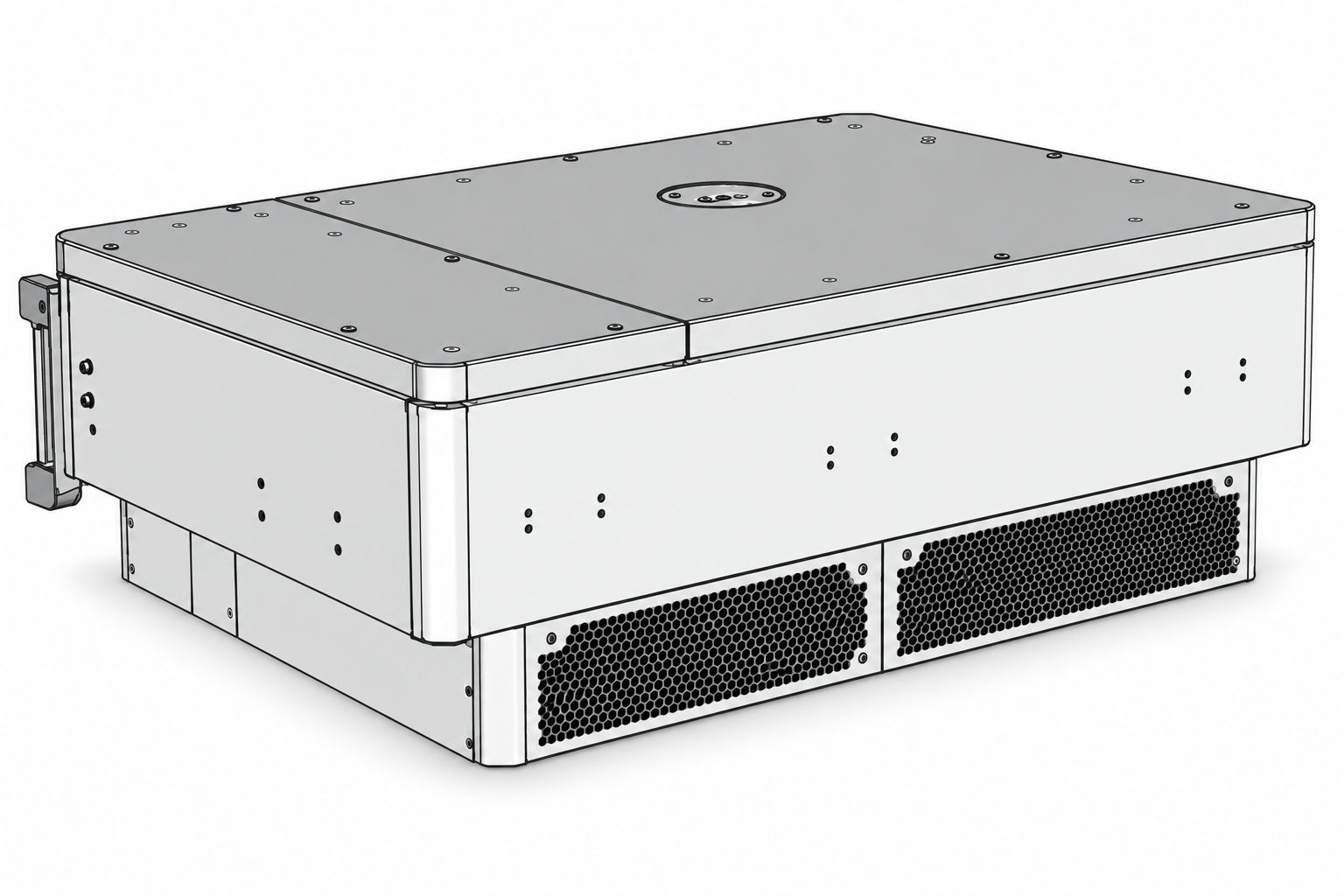

FALOWNIK SOLAREDGE PCS030B-RW-400V-A02-01
SolarEdge PCS030B-RW-400V-A02-01 jest trójfazowym falownikiem akumulatorowym do komercyjnego systemu CSS-OD 107. Jego znamionowa moc czynna wynosi 29,9 kW, a maksymalna moc pozorna 29,9 kVA. Urządzenie przetwarza energię akumulatora po stronie AC instalacji. Praca systemu wymaga kontrolera SolarEdge ONE dla instalacji komercyjnych i przemysłowych.
Strona AC i akumulator
Falownik pracuje z napięciem znamionowym 230 V fazowo i 400 V międzyfazowo. Zakres napięcia międzyfazowego to 340–440 V, a fazowego 196–253 V. Częstotliwość sieci wynosi 50 Hz ±5 Hz. Maksymalna sprawność falownika wynosi 97,5%, a THDi jest mniejsze niż 3% w odniesieniu do obciążenia prądowego. Całkowity czas odpowiedzi podano jako 0,8–1,1 s; nie jest to czas przejścia na rezerwę.
Strona DC ma dwa interfejsy wejściowe, maksymalną moc 33 kW oraz prąd określony jako dwa razy 60 A. Parametry te dotyczą akumulatora, więc nie należy na ich podstawie przypisywać zakresu MPPT ani dopuszczalnej mocy modułów fotowoltaicznych. Moc magazynu oraz jego pojemność są innymi wielkościami: wartość w kW nie określa czasu, przez jaki akumulator zasili odbiory.
Warunkowe zasilanie rezerwowe
Praca rezerwowa wymaga właściwej aktualizacji oprogramowania i jest ograniczona do jednego falownika akumulatorowego na instalację. Znamionowa moc tego wyjścia wynosi 29,9 kW. Przy asymetrycznym obciążeniu producent dopuszcza do 20 kW na jednej fazie, z ograniczeniem całkowitej mocy do 30 kW zgodnie z przypisem. Dużego limitu pojedynczej fazy nie wolno więc mnożyć przez trzy.
Sterowanie ATS jest wbudowane, a generator diesla może być sterowany przez styk bezpotencjałowy N.O. Maksymalny prąd wejściowy generatora wynosi 110 A. Całkowity czas przejścia systemu wynosi poniżej 20 ms według angielskiej karty producenta z 13 maja 2026. Parametr dotyczy właściwie skonfigurowanej funkcji rezerwy; czas odpowiedzi 0,8–1,1 s pozostaje odrębnym ograniczeniem.
Zabezpieczenia i zarządzanie energią
Urządzenie ma ochronę przed odwrotną polaryzacją, monitoruje sieć oraz wykrywa błędy uziemienia i prądy upływu. Ograniczniki przepięć są zintegrowane: po stronie DC typu III, a AC typu II. Wejście akumulatora ma izolację DC/DC. Falownik należy do klasy ochronności I i kategorii przepięciowej sieci III. Komunikacja obejmuje RS485 i CAN, a sterowanie, optymalizację i monitoring realizuje wymagany kontroler SolarEdge ONE.
Montaż i warunki otoczenia
Falownik waży 80 kg i ma wymiary 900 × 322 × 650 mm bez uchwytu montażowego, w kolejności szerokość, głębokość i wysokość. Obudowa ma IP66, chłodzenie jest sterowane inteligentnie, a hałas podano jako poniżej 70 dBA w określonych warunkach pomiaru. Zakres temperatur pracy to −25 do +60°C, z obniżeniem mocy powyżej 45°C. Maksymalna wysokość instalacji wynosi 4000 m, z redukcją mocy powyżej 3000 m. Po stronie AC stosuje się przewody miedziane 20–35 mm² z końcówkami M6; zalecane są przewody klasy 5 lub 6.
Źródło danych i pełna karta
SolarEdge CSS-OD 107, PCS050B / PCS030B; 30 kwietnia 2026, DS-000294-ENG; polska treść dokumentu; strony: 1, 4, 5.
