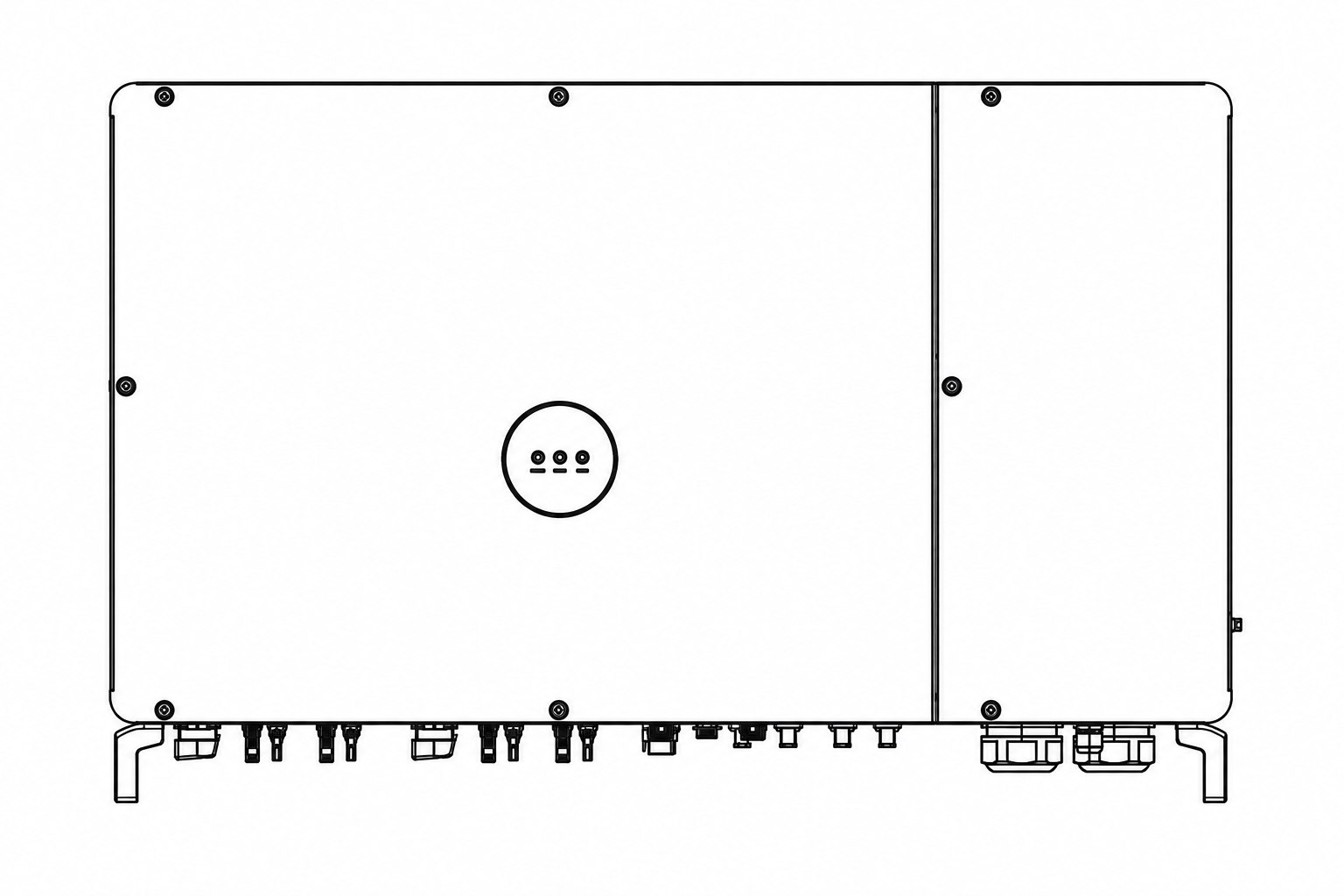

FALOWNIK KSTAR KAC125DP2
KSTAR KAC125DP2 to trójfazowy falownik hybrydowy o znamionowej mocy AC 125 kW, z wejściami instalacji PV, akumulatora i wyjściem zasilania rezerwowego. Model ma 8 MPPT oraz po dwa łańcuchy na każdy tracker.
Wersja 202607-V6 ma maksymalną moc wyjściową 137,5 kVA, stopień ochrony IP65 i znamionowy zakres napięcia akumulatora 250–800 V. Starsze dokumenty tego samego modelu podają inne wartości. Przed doborem instalacji należy potwierdzić wersję dostarczanego urządzenia.
Instalacja fotowoltaiczna
Maksymalna moc generatora PV wynosi 250 kWp. Każdy MPPT ma limit prądu 45 A. Roboczy zakres napięcia śledzenia wynosi 250–950 V, przy maksymalnym napięciu wejścia 1000 V i napięciu znamionowym 720 V.
Zakres MPPT przy pełnym obciążeniu jest węższy: 700–800 V. Nie należy zakładać uzyskania pełnej mocy w całym roboczym zakresie 250–950 V. Przy doborze łańcuchów trzeba uwzględnić jednocześnie napięcie i dopuszczalny prąd.
Magazyn energii
Zakres napięcia akumulatora wynosi 200–950 V, a zakres napięcia znamionowego 250–800 V. Falownik ma dwa wejścia akumulatorowe. Maksymalny prąd DC to 160 A, zapisany jako dwa wejścia po 80 A; nie jest to 160 A dostępne dla każdego złącza osobno.
Maksymalna moc DC części akumulatorowej wynosi 125 kW. Dostępna moc zależy również od napięcia i prądu akumulatora. Dołączenie kolejnej szafy bateryjnej nie zwiększa automatycznie granicy mocy jednego falownika.
Sieć i zasilanie rezerwowe
Moc znamionowa AC wynosi 125 kW, a maksymalna moc wyjściowa 137,5 kVA. Wartości w kW i kVA opisują różne wielkości. Układ przyłączenia to 3L+PE+N, przy napięciach 230 / 400 lub 220 / 380 V AC. Częstotliwość znamionowa wynosi 50 / 60 Hz, z zakresem ±5 Hz.
W zasilaniu rezerwowym moc znamionowa wynosi 125 kW, a maksymalna moc jednej fazy 50 kW. Maksymalny prąd wyjścia rezerwowego to 227 A. Granica jednej fazy nie oznacza możliwości równoczesnego obciążenia każdej fazy taką samą mocą maksymalną.
Wejście agregatu ma dopuszczalny prąd 227 A. Karta rozróżnia to wejście od wyjścia rezerwowego i części sieciowej. Zniekształcenia THDi są mniejsze niż 3% przy pełnym obciążeniu, a THDv mniejsze niż 3% przy mocy znamionowej wyjścia rezerwowego.
Sprawność i obudowa
Sprawność maksymalna wynosi 98%. Obudowa ma stopień ochrony IP65, wymiary 1120 / 760 / 365 mm w kolejności szerokość / wysokość / głębokość oraz masę 135 kg. Zakres temperatur pracy wynosi od −30 do 60 °C, z obniżaniem parametrów powyżej 45 °C.
Falownik wykorzystuje inteligentne chłodzenie powietrzem i komunikację RS485 / CAN. Producent wymienia ochronę termiczną, monitorowanie izolacji i sieci oraz ograniczniki przepięć typu II po stronie DC i AC. AFCI pozostaje wyposażeniem opcjonalnym, wymagającym potwierdzenia dla konkretnego wykonania urządzenia.
Źródło danych i pełna karta
Datasheet KAC(80~125)DP2-BC(220 240 260)DE2A EN; 202607-V6; strony: 2.
