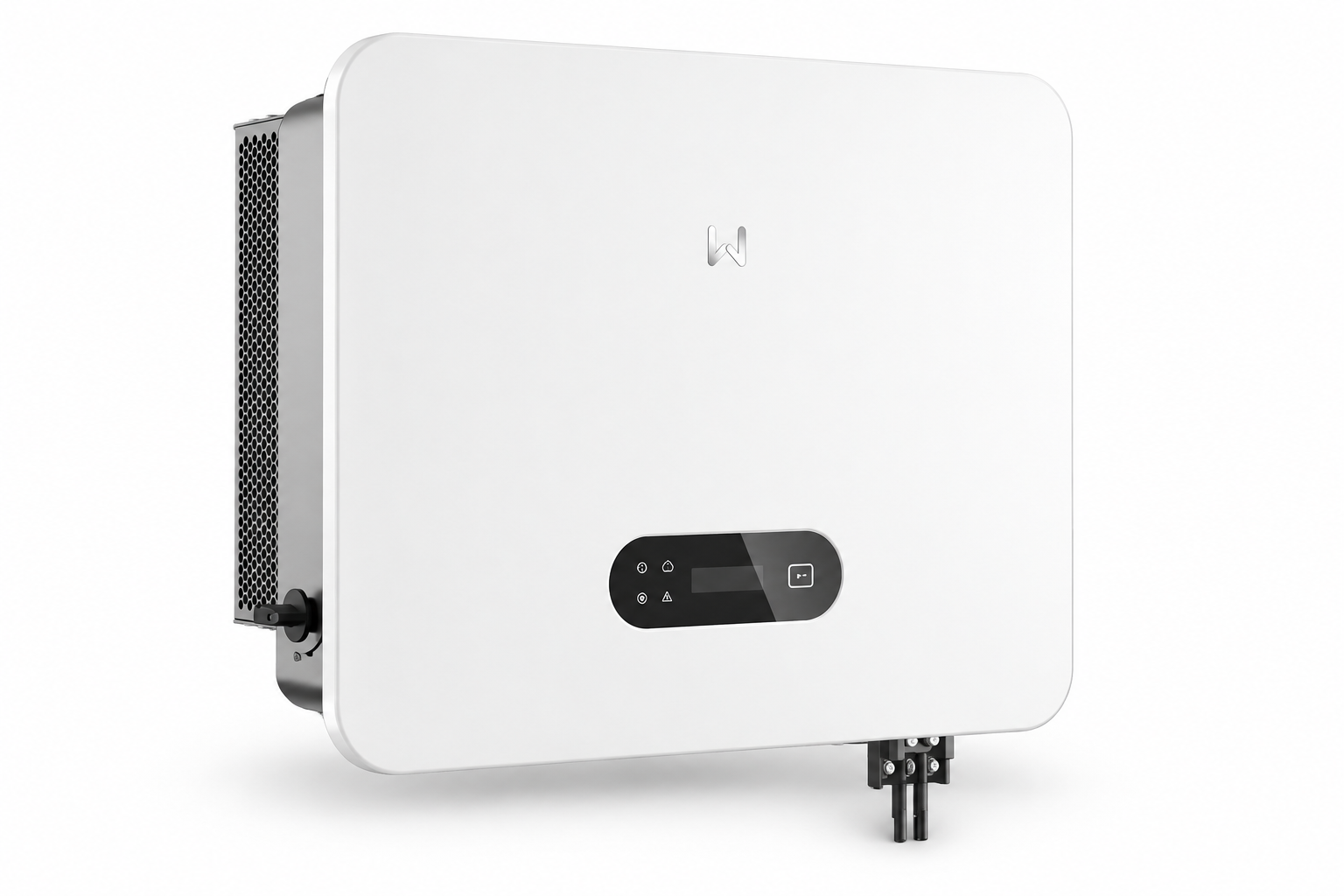

FALOWNIK GOODWE GW30K-SDT-30
GoodWe GW30K-SDT-30 jest trójfazowym falownikiem sieciowym o znamionowej mocy czynnej 30000 W. Część fotowoltaiczna ma 3 niezależnych układów MPPT, które śledzą punkt mocy maksymalnej przypisanych im grup PV. Urządzenie przetwarza energię z modułów PV na prąd przemienny do pracy z siecią.
Sprawność
Sprawność maksymalna wynosi 98,7%, a europejska 98,3%. Maksimum dotyczy najkorzystniejszego punktu pracy, natomiast wskaźnik europejski uwzględnia różne obciążenia. Nie są to deklaracje stałej sprawności urządzenia przez cały dzień.
Instalacja fotowoltaiczna
Graniczne napięcie wejściowe wynosi 1100 V, a zakres roboczy MPPT 140–950 V. Napięcie rozruchowe to 160 V. Maksymalne dopuszczalne napięcie i zakres śledzenia MPPT są różnymi ograniczeniami; zgodność samej mocy modułów nie wystarcza do doboru łańcuchów.
Limity prądu roboczego kolejnych MPPT wynoszą 40 / 40 / 40 A, a prądu zwarciowego 50 / 50 / 50 A. Na każdy MPPT przypadają 2 łańcuchy. Prąd roboczy i zwarciowy mają odrębne ograniczenia. Przy kilku łańcuchach na jednym trackerze należy zachować łączny limit danego MPPT.
Praca z siecią
Znamionowa moc czynna wynosi 30000 W. Maksymalna moc pozorna wyjścia to 30000 VA. Moc czynna w W i moc pozorna w VA opisują różne wielkości. Układ napięć i przyłączenia określono jako 220 / 380, 230 / 400, 240 / 415, 3L / N / PE lub 3L / PE V. Maksymalny prąd wyjściowy wynosi 45,5 A.
Maksymalna moc czynna AC wynosi 30000 W. Jest odrębnym limitem od mocy znamionowej.
Obudowa, chłodzenie i zabezpieczenia
Wymiary urządzenia wynoszą 585 × 483 × 230 mm w kolejności szerokość × wysokość × głębokość, a masa <30 kg. Stopień ochrony to IP66. Zakres temperatury pracy wynosi -30–+60 °C; nie oznacza to pełnej mocy w całym zakresie temperatur. Producent przewidział inteligentne chłodzenie aktywne.
Maksymalną wysokość pracy określono jako 4000 m. Warunki montażu obejmują także właściwą wentylację i dopuszczalną wilgotność otoczenia; stopień ochrony IP nie zastępuje tych wymagań.
Ochrona łukowa AFCI jest opcjonalna. Obecność tej funkcji trzeba potwierdzić dla zamówionego wyposażenia. Układ monitorowania izolacji i zabezpieczenia elektryczne należy odróżniać od opcjonalnych modułów komunikacyjnych.
Ochronę przepięciową opisano jako Typ II; Typ II. Typ ogranicznika przepięć i kategoria przepięciowa urządzenia są odrębnymi parametrami.
Komunikacja
Producent wymienia RS485, WiFi, LAN lub 4G lub Bluetooth (Opcjonalnie). Opcjonalny moduł wymaga odpowiedniej konfiguracji dostawy. Te interfejsy służą do wymiany danych i monitorowania urządzenia; nie zwiększają parametrów elektrycznych przyłączy PV ani AC.
Źródło danych i pełna karta
GoodWe GW30K-SDT-30; GoodWe-Single page-20250409-PL-EMEA-V1.1; strony: 2.
