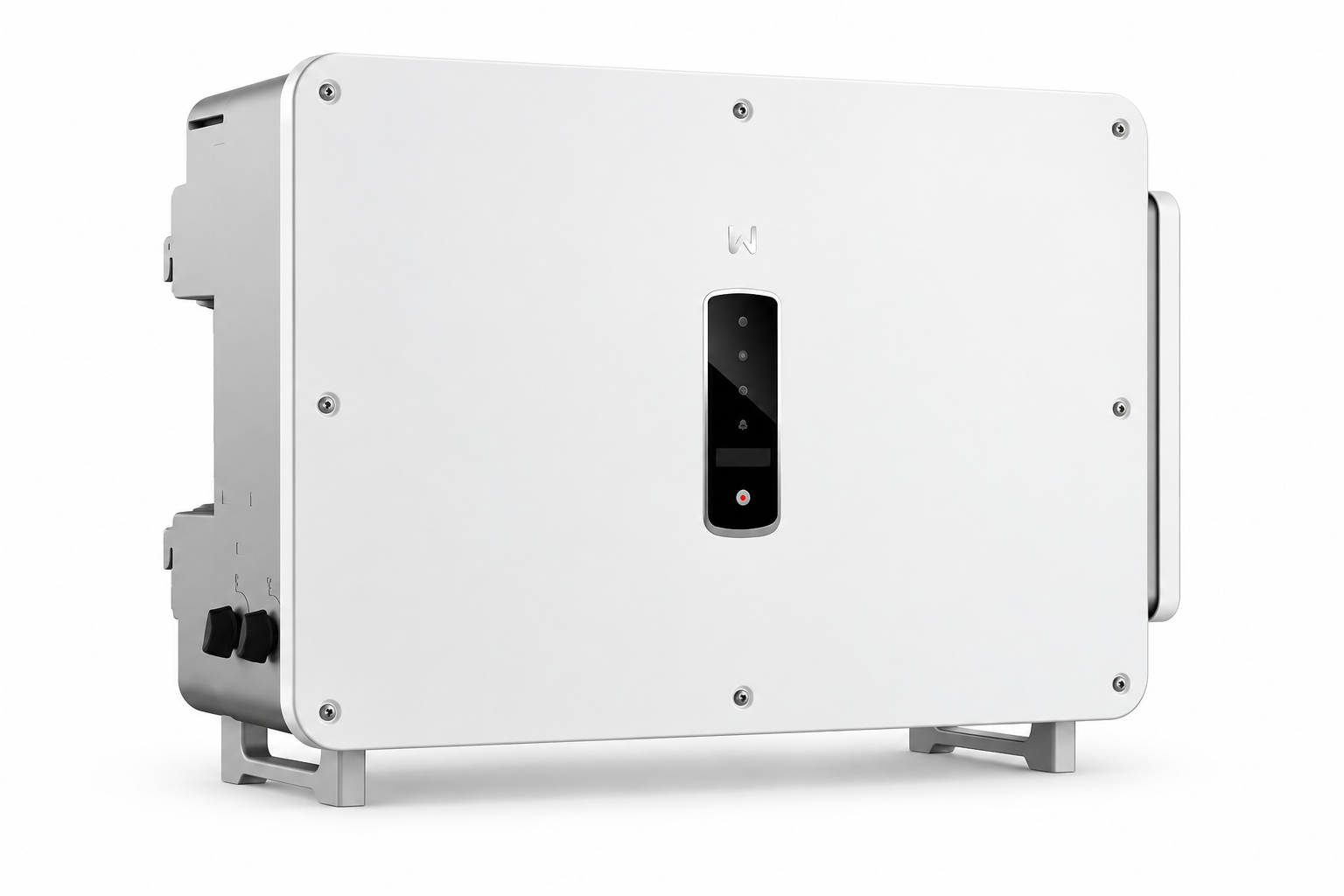

FALOWNIK GOODWE GW100K-GT
GoodWe GW100K-GT jest trójfazowym falownikiem sieciowym o znamionowej mocy czynnej 100,0 kW. Część fotowoltaiczna ma 8 niezależnych układów MPPT, które śledzą punkt mocy maksymalnej przypisanych im grup PV. Urządzenie przetwarza energię z modułów PV na prąd przemienny do pracy z siecią.
Sprawność
Sprawność maksymalna wynosi 98,8%, a europejska 98,4%. Maksimum dotyczy najkorzystniejszego punktu pracy, natomiast wskaźnik europejski uwzględnia różne obciążenia. Nie są to deklaracje stałej sprawności urządzenia przez cały dzień.
Instalacja fotowoltaiczna
Graniczne napięcie wejściowe wynosi 1100 V, a zakres roboczy MPPT 180–1000 V. Napięcie rozruchowe to 200 V. Maksymalne dopuszczalne napięcie i zakres śledzenia MPPT są różnymi ograniczeniami; zgodność samej mocy modułów nie wystarcza do doboru łańcuchów.
Limity prądu roboczego kolejnych MPPT wynoszą 42 A, a prądu zwarciowego 52,5 A. Na każdy MPPT przypadają 2 łańcuchy. Prąd roboczy i zwarciowy mają odrębne ograniczenia. Przy kilku łańcuchach na jednym trackerze należy zachować łączny limit danego MPPT.
Przy napięciu wejściowym 1000–1100 V falownik przechodzi w tryb czuwania i wznawia normalną pracę po powrocie napięcia do zakresu roboczego MPPT.
Praca z siecią
Znamionowa moc czynna wynosi 100,0 kW. Maksymalna moc pozorna wyjścia to 110,0 kVA. Moc czynna w W i moc pozorna w VA opisują różne wielkości. Układ napięć i przyłączenia określono jako 220 / 380, 230 / 400, 3L / N / PE lub 3L / PE V. Maksymalny prąd wyjściowy wynosi 167,1 A.
Maksymalna moc czynna AC wynosi 110,0 kW. Jest odrębnym limitem od mocy znamionowej.
Obudowa, chłodzenie i zabezpieczenia
Wymiary urządzenia wynoszą 930 × 650 × 300 mm w kolejności szerokość × wysokość × głębokość, a masa 85 kg. Stopień ochrony to IP66. Zakres temperatury pracy wynosi -30–+60 °C; nie oznacza to pełnej mocy w całym zakresie temperatur. Producent przewidział inteligentne chłodzenie aktywne.
Maksymalną wysokość pracy określono jako 4000 m. Warunki montażu obejmują także właściwą wentylację i dopuszczalną wilgotność otoczenia; stopień ochrony IP nie zastępuje tych wymagań.
Ochrona łukowa AFCI jest opcjonalna. Obecność tej funkcji trzeba potwierdzić dla zamówionego wyposażenia. Układ monitorowania izolacji i zabezpieczenia elektryczne należy odróżniać od opcjonalnych modułów komunikacyjnych.
Ochronę przepięciową opisano jako Typ II (typ I + II opcjonalnie); Typ II. Typ ogranicznika przepięć i kategoria przepięciowa urządzenia są odrębnymi parametrami.
Komunikacja
Producent wymienia RS485, WiFi + LAN lub 4G lub PLC (Opcjonalnie). Opcjonalny moduł wymaga odpowiedniej konfiguracji dostawy. Te interfejsy służą do wymiany danych i monitorowania urządzenia; nie zwiększają parametrów elektrycznych przyłączy PV ani AC.
Źródło danych i pełna karta
GoodWe GW100K-GT; GoodWe-Single page-20250818-PL-EMEA-V1.1; strony: 2.
