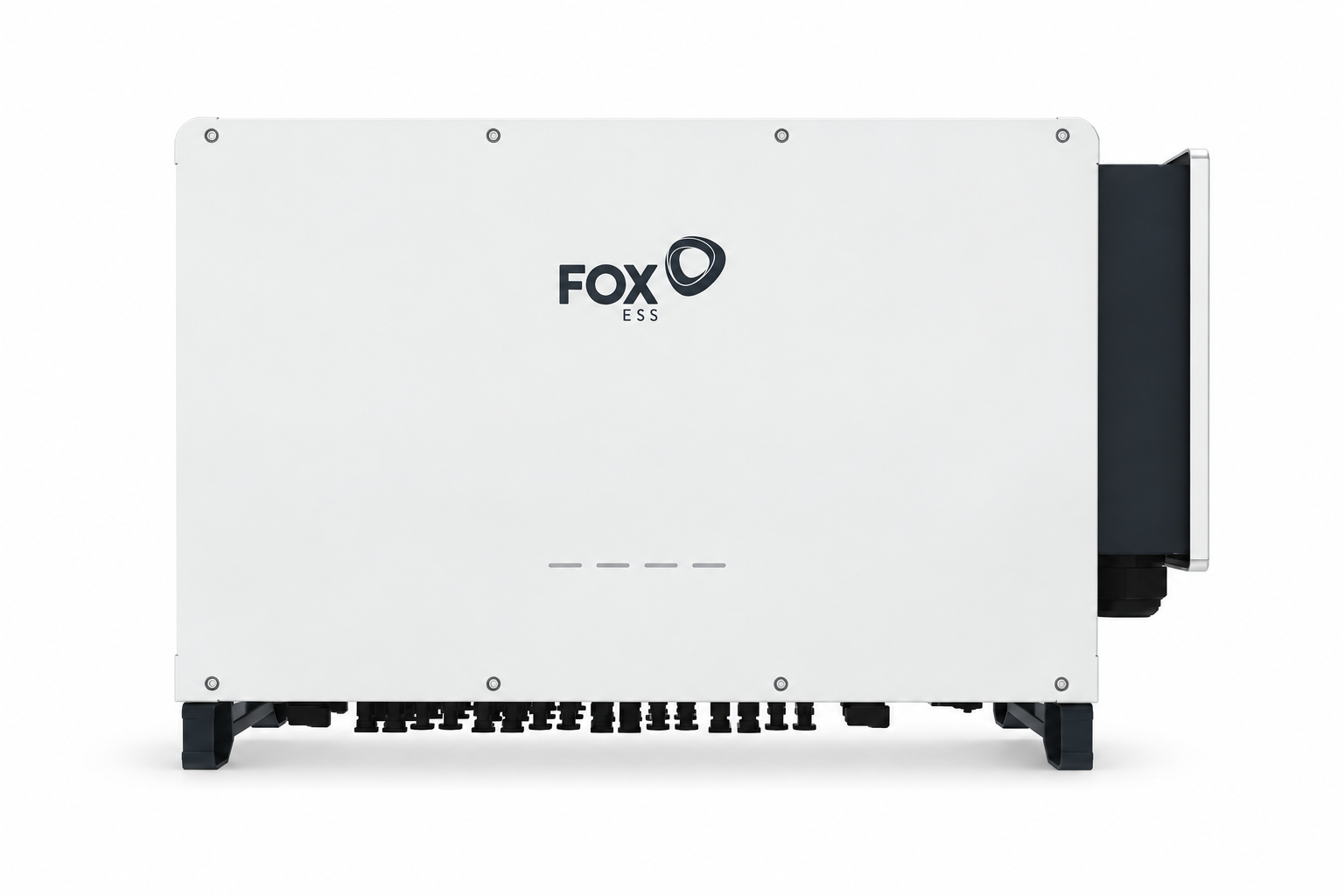

FALOWNIK FOXESS R75
FoxESS R75 jest trójfazowym falownikiem sieciowym o znamionowej mocy czynnej 75 kW. Część fotowoltaiczna ma 9 niezależnych układów MPPT, które śledzą punkt mocy maksymalnej przypisanych im grup PV. Urządzenie przetwarza energię z modułów PV na prąd przemienny do pracy z siecią.
Sprawność
Sprawność maksymalna wynosi 98,6 %, a europejska 98,2 %. Maksimum dotyczy najkorzystniejszego punktu pracy, natomiast wskaźnik europejski uwzględnia różne obciążenia. Nie są to deklaracje stałej sprawności urządzenia przez cały dzień.
Instalacja fotowoltaiczna
Graniczne napięcie wejściowe wynosi 1100 V, a zakres roboczy MPPT 200–1000 V. Napięcie rozruchowe to 250 V. Maksymalne dopuszczalne napięcie i zakres śledzenia MPPT są różnymi ograniczeniami; zgodność samej mocy modułów nie wystarcza do doboru łańcuchów.
Przy pełnym obciążeniu zakres MPPT wynosi 550–850 V. Jest węższy od zakresu roboczego i należy go uwzględnić przy projektowaniu napięcia łańcuchów.
Limity prądu roboczego kolejnych MPPT wynoszą 26 A, a prądu zwarciowego 40 A. Na każdy MPPT przypadają 2 łańcuchy. Prąd roboczy i zwarciowy mają odrębne ograniczenia. Przy kilku łańcuchach na jednym trackerze należy zachować łączny limit danego MPPT.
Praca z siecią
Znamionowa moc czynna wynosi 75 kW. Maksymalna moc pozorna wyjścia to 75 (Brazylia)/82,5 kVA. Moc czynna w W i moc pozorna w VA opisują różne wielkości. Układ napięć i przyłączenia określono jako 380/400, 3W+N+PE VAC. Maksymalny prąd wyjściowy wynosi 113,7 (Brazylia)/119,6 A.
Wartości 75 kVA i 113,7 A oznaczono wyłącznie dla rynku brazylijskiego. Pozostałe wartości tej karty to 82,5 kVA i 119,6 A; wariantów regionalnych nie należy ze sobą utożsamiać.
Obudowa, chłodzenie i zabezpieczenia
Wymiary urządzenia wynoszą 975 × 630 × 360 mm w kolejności szerokość × wysokość × głębokość, a masa 90 kg. Stopień ochrony to IP66. Zakres temperatury pracy wynosi -30–60 °C; nie oznacza to pełnej mocy w całym zakresie temperatur. Producent przewidział inteligentne chłodzenie powietrzem.
Maksymalną wysokość pracy określono jako 4000 m, z redukcją mocy powyżej 3000 m. Warunki montażu obejmują także właściwą wentylację i dopuszczalną wilgotność otoczenia; stopień ochrony IP nie zastępuje tych wymagań.
Ochrona łukowa AFCI jest opcjonalna. Obecność tej funkcji trzeba potwierdzić dla zamówionego wyposażenia. Układ monitorowania izolacji i zabezpieczenia elektryczne należy odróżniać od opcjonalnych modułów komunikacyjnych.
Ochronę przepięciową opisano jako DC Typ II / AC Typ II. Typ ogranicznika przepięć i kategoria przepięciowa urządzenia są odrębnymi parametrami.
Komunikacja
Producent wymienia RS485 / USB / Wi-Fi+LAN / 4G. Opcjonalny moduł wymaga odpowiedniej konfiguracji dostawy. Te interfejsy służą do wymiany danych i monitorowania urządzenia; nie zwiększają parametrów elektrycznych przyłączy PV ani AC.
Źródło danych i pełna karta
FoxESS R75; V1.2 | 2025/02/06; strony: 2.
