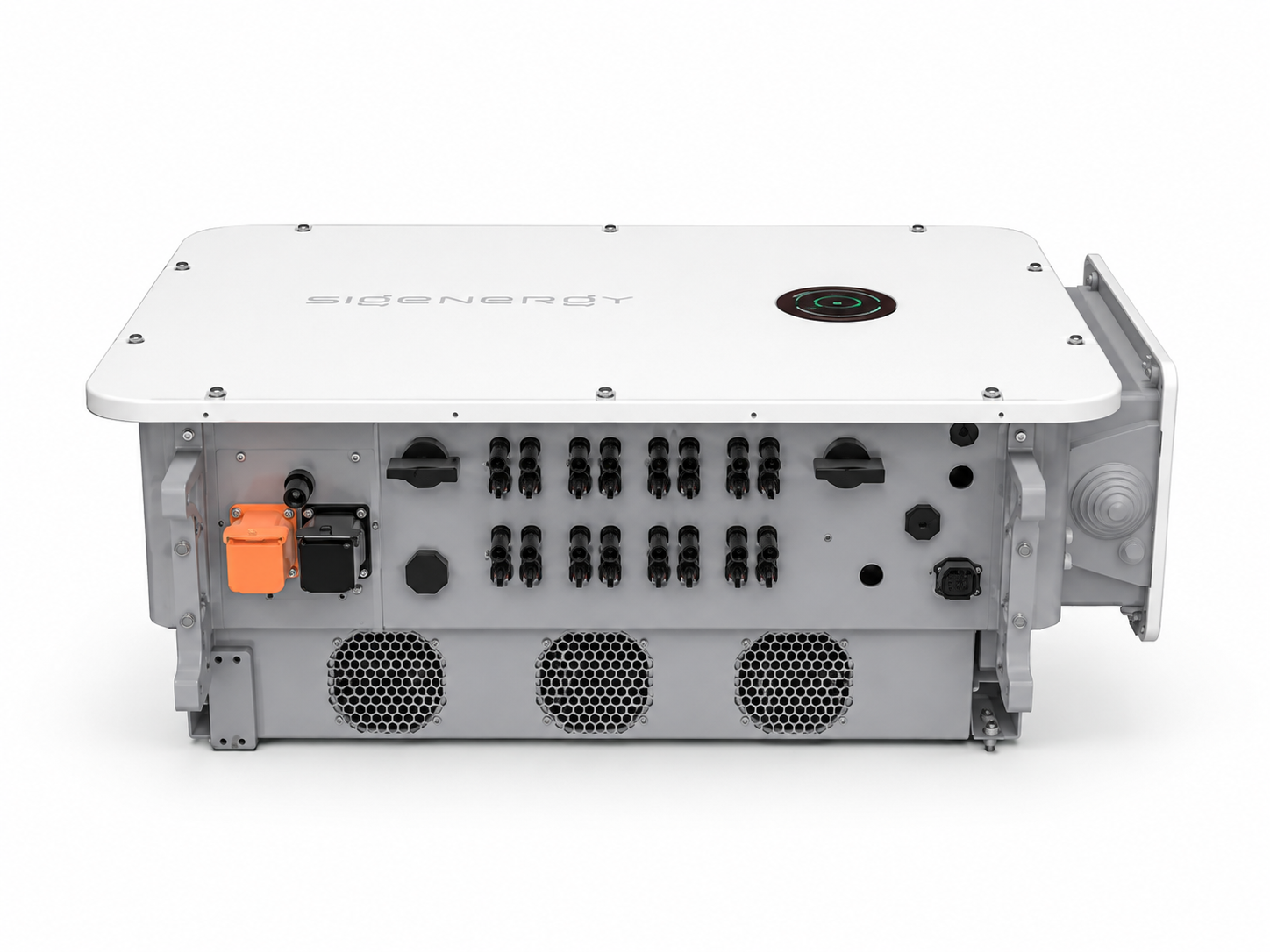

FALOWNIK SIGENERGY SIGEN HYBRID 36M1-HYA
Sigenergy Sigen Hybrid 36M1-HYA to trójfazowy falownik hybrydowy o znamionowej mocy wyjściowej 36000 W. Łączy wejścia instalacji fotowoltaicznej z wyjściem AC; liczba układów śledzenia punktu mocy maksymalnej (MPPT) wynosi 4.
Część magazynowa współpracuje z akumulatorami SigenStack BAT 12.0, wskazanymi przez producenta dla tej serii. Oznaczenie modelu jest istotne przy dobieraniu urządzeń: dane innej generacji lub odmiany Sigen Hybrid nie zastępują parametrów tego falownika.
Sprawność
Maksymalna sprawność wynosi 98,5 %, a sprawność europejska 98,2 %. Są to dwa osobne wskaźniki z karty: pierwszy określa najwyższą podaną sprawność, drugi opisuje wynik ważony dla różnych obciążeń. Nie należy traktować sprawności maksymalnej jako stałej wartości w każdym punkcie pracy.
Wejście fotowoltaiczne
Dopuszczona moc wejściowa PV wynosi 72000 Wp. Układ ma 4 MPPT, z liczbą łańcuchów na tracker zapisaną jako 2. Maksymalny prąd wejściowy na MPPT to 40 A; ograniczenie to trzeba uwzględnić obok napięcia przy doborze łańcuchów.
Zakres napięcia śledzenia MPPT wynosi 160–1000 V, a napięcie rozruchu 180 V. Maksymalne napięcie wejściowe DC to 1100 V. Są to różne granice: dopuszczalne napięcie maksymalne nie rozszerza zakresu, w którym producent przewiduje śledzenie punktu mocy maksymalnej.
Praca z siecią
Znamionowa moc czynna wyjścia wynosi 36000 W, a maksymalna moc pozorna 39600 VA. Jednostki W i VA opisują różne wielkości; do porównania urządzeń warto zachować oba parametry. Producent podaje napięcie i układ wyjściowy: 380 / 400; 3W + (N) + PE V, częstotliwość 50 / 60 Hz oraz regulację współczynnika mocy od 0,8 wyprzedzającego do 0,8 opóźniającego.
Znamionowy prąd wyjściowy przy 380 V AC wynosi 54,7 A, a karta określa zniekształcenia harmoniczne prądu THDi jako <3 %. W tabeli zachowano osobne warunki napięciowe dla wartości prądu, jeżeli producent rozróżnia je w tym modelu.
Magazyn energii
Karta wskazuje akumulatory SigenStack BAT 12.0 oraz liczbę modułów 4–21. Maksymalna moc ładowania i rozładowania została podana jako 39600 W; maksymalny prąd pracy wynosi 180 A. Dobór części magazynowej powinien odnosić się do wskazanej rodziny akumulatorów i konfiguracji, a nie do samej mocy falownika.
W układzie PV i magazynu połączonych po stronie DC, przy 19–21 modułach akumulatorowych wymagane minimalne napięcie obwodu otwartego PV wynosi: ponad 805 V dla 19 modułów, ponad 870 V dla 20 i ponad 935 V dla 21. Przy 4–18 modułach nie ma tego dodatkowego wymagania.
Budowa, ochrona i komunikacja
Obudowa ma wymiary 918 / 640 / 340 mm w kolejności szerokość / wysokość / głębokość, a masa wynosi 72 kg. Stopień ochrony to IP66. Zakres temperatur pracy wynosi −30–60 °C; producent określa sposób chłodzenia jako: Inteligentne chłodzenie powietrzem. Te dane pomagają zaplanować miejsce montażu i warunki odprowadzania ciepła.
Zabezpieczenia obejmują między innymi kontrolę izolacji, ochronę przed pracą wyspową oraz ograniczniki przepięć typu II po stronie DC i AC. Dla AFCI karta podaje: Zintegrowane. Łączność obejmuje WLAN, Fast Ethernet i RS485; wymieniono również moduł komunikacji komórkowej Sigen CommMod. Pełne wartości, wyposażenie i warunki przypisów znajdują się w tabeli tej konkretnej wersji dokumentu.
Źródło danych i pełna karta
Karta katalogowa HYA 36-45kW PL; Wstępne / Preliminary; brak daty i numeru wersji; strony: 1.
