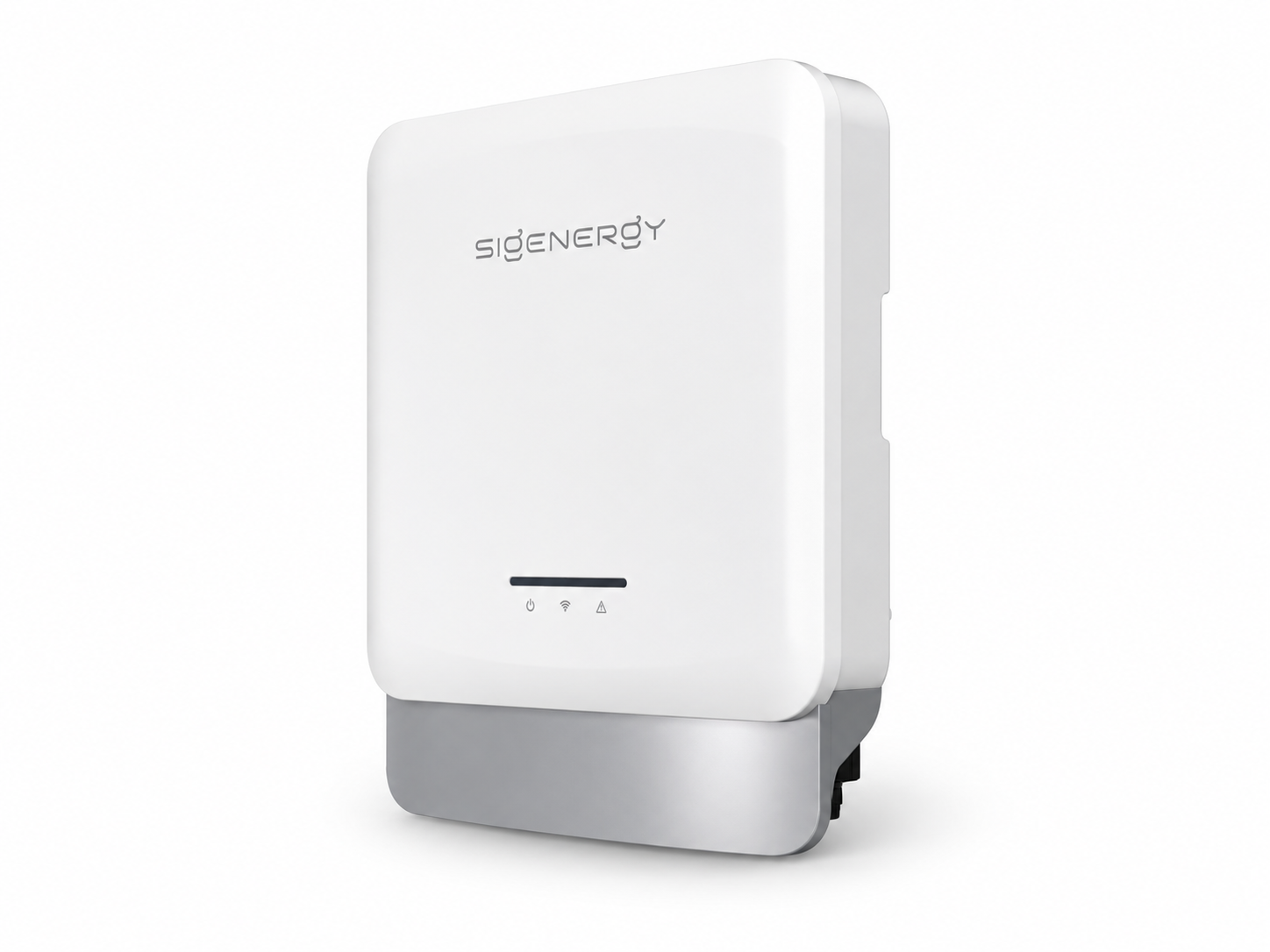

FALOWNIK SIGENERGY SIGEN HYBRID 3.0 SP2

Maksymalna sprawność wynosi 98,4 %, a sprawność europejska 97,4 %. Są to dwa osobne wskaźniki z karty: pierwszy określa najwyższą podaną sprawność, drugi opisuje wynik ważony dla różnych obciążeń. Nie należy traktować sprawności maksymalnej jako stałej wartości w każdym punkcie pracy.

Dopuszczona moc wejściowa PV wynosi 6000 W. Układ ma 2 MPPT, z liczbą łańcuchów na tracker zapisaną jako 1. Maksymalny prąd wejściowy na MPPT to 16 A; ograniczenie to trzeba uwzględnić obok napięcia przy doborze łańcuchów.

Zakres napięcia śledzenia MPPT wynosi 50–550 V, a napięcie rozruchu 100 V. Maksymalne napięcie wejściowe DC to 600 V. Są to różne granice: dopuszczalne napięcie maksymalne nie rozszerza zakresu, w którym producent przewiduje śledzenie punktu mocy maksymalnej.

Znamionowa moc czynna wyjścia wynosi 3000 W, a maksymalna moc pozorna 3300 VA. Jednostki W i VA opisują różne wielkości; do porównania urządzeń warto zachować oba parametry. Producent podaje napięcie i układ wyjściowy: 220 / 230 / 240; jednofazowe V, częstotliwość 50 / 60 Hz oraz regulację współczynnika mocy od 0,8 wyprzedzającego do 0,8 opóźniającego.

Znamionowy prąd wyjściowy wynosi 13,6 A, a karta określa zniekształcenia harmoniczne prądu THDi jako <3 %. W tabeli zachowano osobne warunki napięciowe dla wartości prądu, jeżeli producent rozróżnia je w tym modelu.

Karta wskazuje akumulatory SigenStor BAT Series oraz liczbę modułów 1–6. Wymienionym kontrolerem akumulatora jest SigenStor BC. Zakres napięcia części akumulatorowej wynosi 300–600 V. Dobór części magazynowej powinien odnosić się do wskazanej rodziny akumulatorów i konfiguracji, a nie do samej mocy falownika.

Dla pracy rezerwowej producent podaje moc szczytową 4500 W przez 10 sekund. Jest to parametr krótkotrwałego przeciążenia, dlatego nie opisuje mocy dostępnej bez ograniczenia czasu.

Obudowa ma wymiary 373 / 473 / 99 mm w kolejności szerokość / wysokość / głębokość, a masa wynosi 11,5 kg. Stopień ochrony to IP66. Zakres temperatur pracy wynosi −30–60 °C; producent określa sposób chłodzenia jako: Konwekcja naturalna. Te dane pomagają zaplanować miejsce montażu i warunki odprowadzania ciepła.

Zabezpieczenia obejmują między innymi kontrolę izolacji, ochronę przed pracą wyspową oraz ograniczniki przepięć typu II po stronie DC i AC. W polskiej liście zabezpieczeń wymieniono również wyłącznik różnicowoprądowy. Łączność obejmuje WLAN, Fast Ethernet i RS485; wymieniono również moduł komunikacji komórkowej Sigen CommMod. Pełne wartości, wyposażenie i warunki przypisów znajdują się w tabeli tej konkretnej wersji dokumentu.

Karta katalogowa Sigen Hybrid (3.0-12.0) TP2 PL; Brak daty i oznaczenia wersji w dokumencie; strony: 2.
