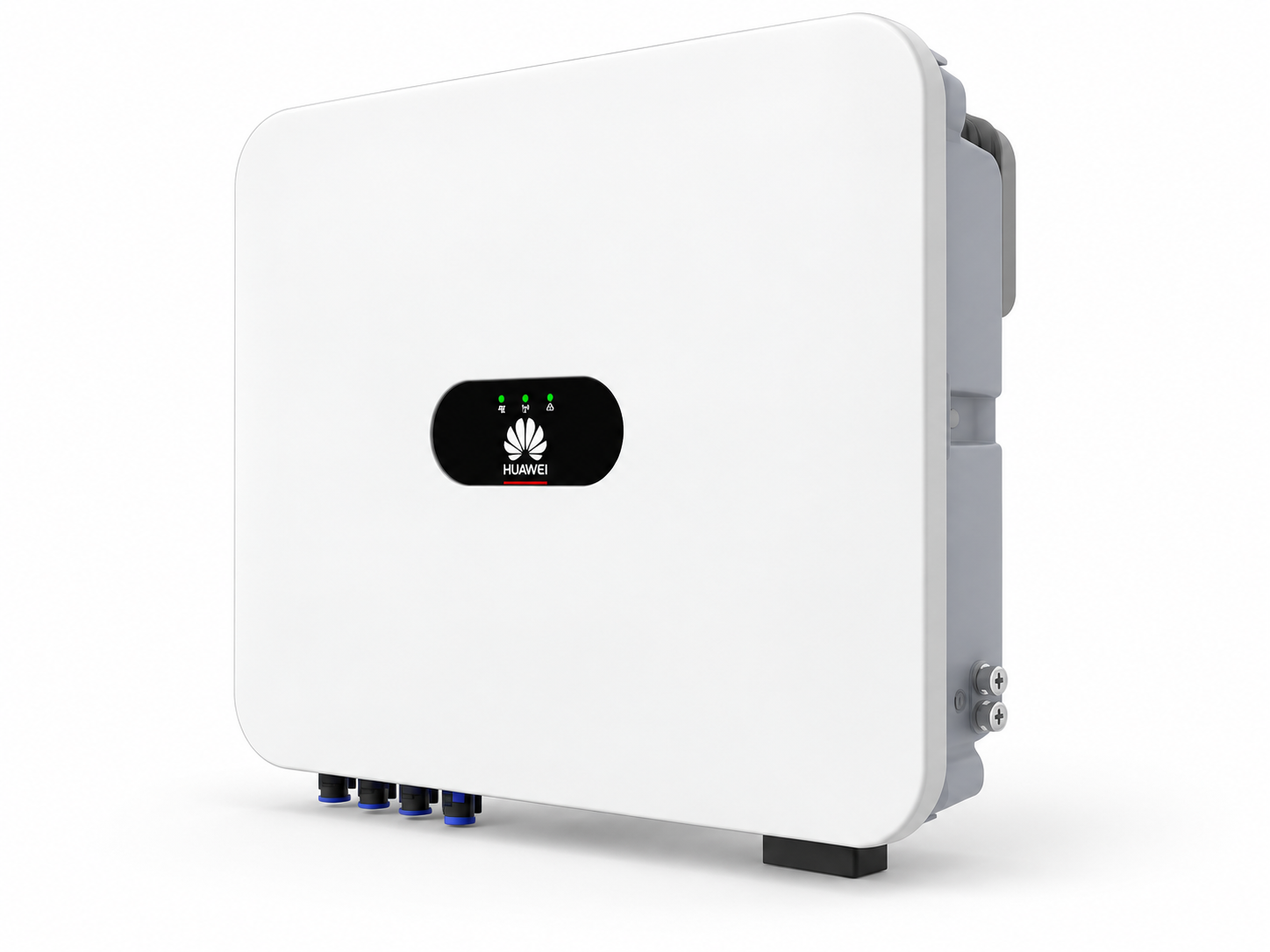

FALOWNIK HUAWEI SUN2000-8K-LC0
Huawei SUN2000-8K-LC0 jest jednofazowym falownikiem z interfejsem akumulatora o znamionowej mocy czynnej 8 000 W. Przetwarza energię z modułów fotowoltaicznych na prąd przemienny. Liczba niezależnych układów MPPT wynosi 3. Interfejs akumulatora pozwala współpracować ze wskazanym przez producenta magazynem energii. Funkcja rezerwowa wymaga dodatkowego urządzenia.
Sprawność falownika
Sprawność maksymalna wynosi 98,1%, a europejska 97,5%. Maksimum odnosi się do najkorzystniejszego punktu pracy. Sprawność europejska jest ważoną wartością dla różnych obciążeń, dlatego nie oznacza stałej sprawności urządzenia przez cały dzień. Na rzeczywisty punkt pracy wpływają między innymi obciążenie i napięcie wejściowe.
Wejście PV i układy MPPT
Dla tego modelu producent zaleca maksymalną moc generatora 12 000 Wp. Graniczne napięcie wejściowe wynosi 600 V. Uruchomienie następuje przy napięciu 50 V, a zakres napięcia roboczego podano jako 40 ~ 560 V. Znamionowe napięcie DC to 360 V. Zakres roboczy nie jest automatycznie zakresem osiągania pełnej mocy.
Na pojedynczy MPPT przypada limit prądu roboczego 16 A i prądu zwarciowego 20 A. Łączna liczba wejść DC to 3. Prąd roboczy i prąd zwarciowy są odrębnymi ograniczeniami; sama zgodność sumarycznej mocy modułów nie potwierdza zgodności elektrycznej łańcucha.
600 V jest maksymalnym napięciem wejściowym DC. Wyższe napięcie może uszkodzić falownik.
Praca po stronie AC
Znamionowa moc czynna wynosi 8 000 W. Maksymalną moc pozorną określono jako 8 800 VA. Wyjście jest opisane dla napięcia 220 Vac / 230 Vac / 240 Vac, L / N + PE i częstotliwości 50 Hz/60 Hz. Maksymalny prąd wyjściowy wynosi 40,0 A. Moc czynna w W i moc pozorna w VA opisują różne wielkości. Wartości maksymalnej nie należy zastępować mocą znamionową ani przenosić między wariantami napięcia sieci.
Akumulator i zasilanie rezerwowe
Producent wskazuje zgodność z systemem LUNA2000-5/10/15-S0, LUNA2000-7/14/21-S1. Zakres napięcia akumulatora wynosi 350 ~ 560 Vdc. Maksymalna moc ładowania to 8 000 W, a rozładowania 8 000 W. Mocy ładowania nie należy utożsamiać z pojemnością magazynu energii wyrażaną w kWh. Zgodność konkretnego akumulatora należy odnosić do systemu wskazanego w dokumentacji.
Możliwość zasilania rezerwowego jest wskazana jako Tak (przez SmartGuard-63A-S0). Dopuszczalne obciążenie rezerwy należy dobrać do jej osobnych parametrów.
Obudowa, chłodzenie i zabezpieczenia
Masa urządzenia według karty wynosi 14,5 kg, a wymiary 425 mm × 376,5 mm × 150 mm. Obudowa ma stopień ochrony IP66. Zakres temperatury pracy to –25°C to +60°C. Falownik jest chłodzony naturalną konwekcją. Warunki montażu wymagają uwzględnienia masy, wymiarów oraz sposobu chłodzenia urządzenia.
Producent wymienia ochronę przed pracą wyspową, ochronę przed odwrotną polaryzacją DC, monitoring izolacji, monitoring prądów upływu. Ochronę przeciwprzepięciową DC określono jako Tak, zgodne z klasą typu II według EN/IEC 61643-11, a AC jako Tak, zgodne z klasą typu II według EN/IEC 61643-11. Potwierdzono również ochronę przed łukiem elektrycznym (AFCI).
Komunikacja i wyposażenie
Obsługę opisano jako Wskaźniki LED, wbudowany WLAN + aplikacja FusionSolar. Komunikacja obejmuje RS485, WLAN / Ethernet przez Smart Dongle-WLAN-FE (opcjonalnie) 4G / 3G / 2G przez Smart Dongle-4G (opcjonalnie), EMMA. Oznaczenie funkcji jako opcjonalnej nie potwierdza obecności odpowiedniego modułu w każdym egzemplarzu. Przy porównaniu ofert należy odróżnić wyposażenie falownika od oddzielnie zamawianego adaptera komunikacyjnego.
Źródło danych i pełna karta
Datasheet SUN2000-(8K, 10K)-LC0 EN; Version No. 01-202402; strony: 2.
