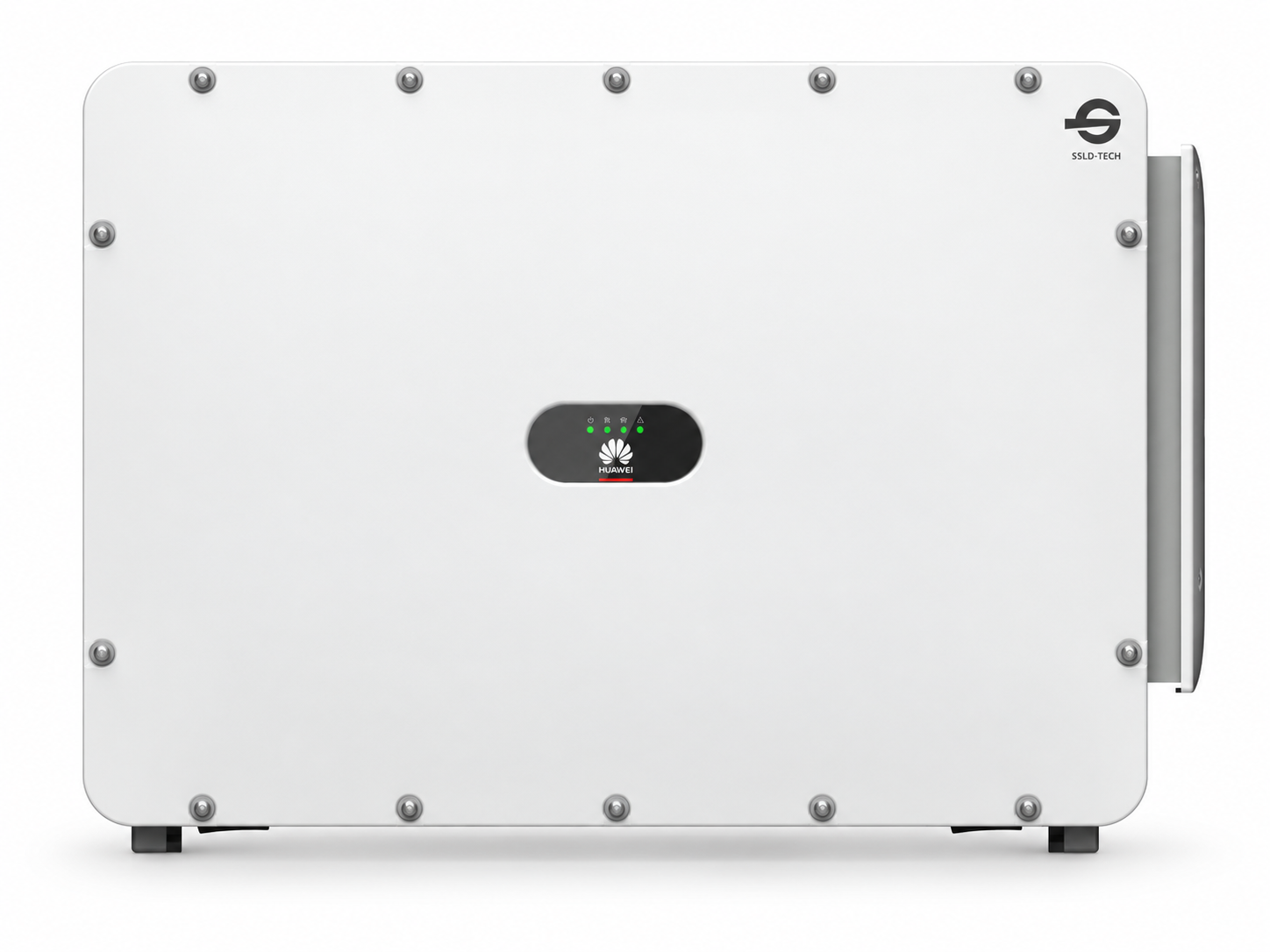

FALOWNIK HUAWEI SUN2000-330KTL-H1
Huawei SUN2000-330KTL-H1 jest trójfazowym falownikiem sieciowym o znamionowej mocy czynnej 300 000 W. Przetwarza energię z modułów fotowoltaicznych na prąd przemienny. Liczba niezależnych układów MPPT wynosi 6.
Sprawność falownika
Sprawność maksymalna wynosi ≥99,0%, a europejska ≥98,8%. Maksimum odnosi się do najkorzystniejszego punktu pracy. Sprawność europejska jest ważoną wartością dla różnych obciążeń, dlatego nie oznacza stałej sprawności urządzenia przez cały dzień. Na rzeczywisty punkt pracy wpływają między innymi obciążenie i napięcie wejściowe.
Wejście PV i układy MPPT
Graniczne napięcie wejściowe wynosi 1500 V. Uruchomienie następuje przy napięciu 550 V, a zakres napięcia roboczego podano jako 500 V ~ 1500 V. Znamionowe napięcie DC to 1080 V. Zakres roboczy nie jest automatycznie zakresem osiągania pełnej mocy.
Na pojedynczy MPPT przypada limit prądu roboczego 65 A i prądu zwarciowego 115 A. Na każdy MPPT przypada maksymalnie 4/5/5/4/5/5 wejść. Prąd roboczy i prąd zwarciowy są odrębnymi ograniczeniami; sama zgodność sumarycznej mocy modułów nie potwierdza zgodności elektrycznej łańcucha.
Praca po stronie AC
Znamionowa moc czynna wynosi 300 000 W. Maksymalną moc pozorną określono jako 330 000 VA. Odrębny limit maksymalnej mocy czynnej przy cosφ=1 wynosi 330 000 W. Wyjście jest opisane dla napięcia 800 V, 3 W + PE i częstotliwości 50 Hz/60 Hz. Maksymalny prąd wyjściowy wynosi 238,2 A. Moc czynna w W i moc pozorna w VA opisują różne wielkości. Wartości maksymalnej nie należy zastępować mocą znamionową ani przenosić między wariantami napięcia sieci.
Obudowa, chłodzenie i zabezpieczenia
Masa urządzenia według karty wynosi ≤112 kg, a wymiary 1048 × 732 × 395 mm. Obudowa ma stopień ochrony IP66. Zakres temperatury pracy to -25 ℃ ~ 60 ℃. Układ chłodzenia to Chłodzenie powietrzem. Warunki montażu wymagają uwzględnienia masy, wymiarów oraz sposobu chłodzenia urządzenia.
Producent wymienia ochronę przed pracą wyspową, ochronę przed odwrotną polaryzacją DC, monitoring izolacji, monitoring prądów upływu. Ochronę przeciwprzepięciową DC określono jako Typ II, a AC jako Typ II.
Komunikacja i wyposażenie
Obsługę opisano jako Diody LED, WLAN + aplikacja FusionSolar. Komunikacja obejmuje USB; MBUS; RS485. Oznaczenie funkcji jako opcjonalnej nie potwierdza obecności odpowiedniego modułu w każdym egzemplarzu. Przy porównaniu ofert należy odróżnić wyposażenie falownika od oddzielnie zamawianego adaptera komunikacyjnego.
Wyjście 800 V wymaga instalacji przewidzianej dla tego napięcia. W porównaniu falowników trzeba więc uwzględnić sposób przyłączenia, a nie tylko znamionową moc urządzenia.
Źródło danych i pełna karta
Karta katalogowa SUN2000-330KTL-H1 PL; Dokument polski; data i wersja nie zostały wskazane; strony: 2.
