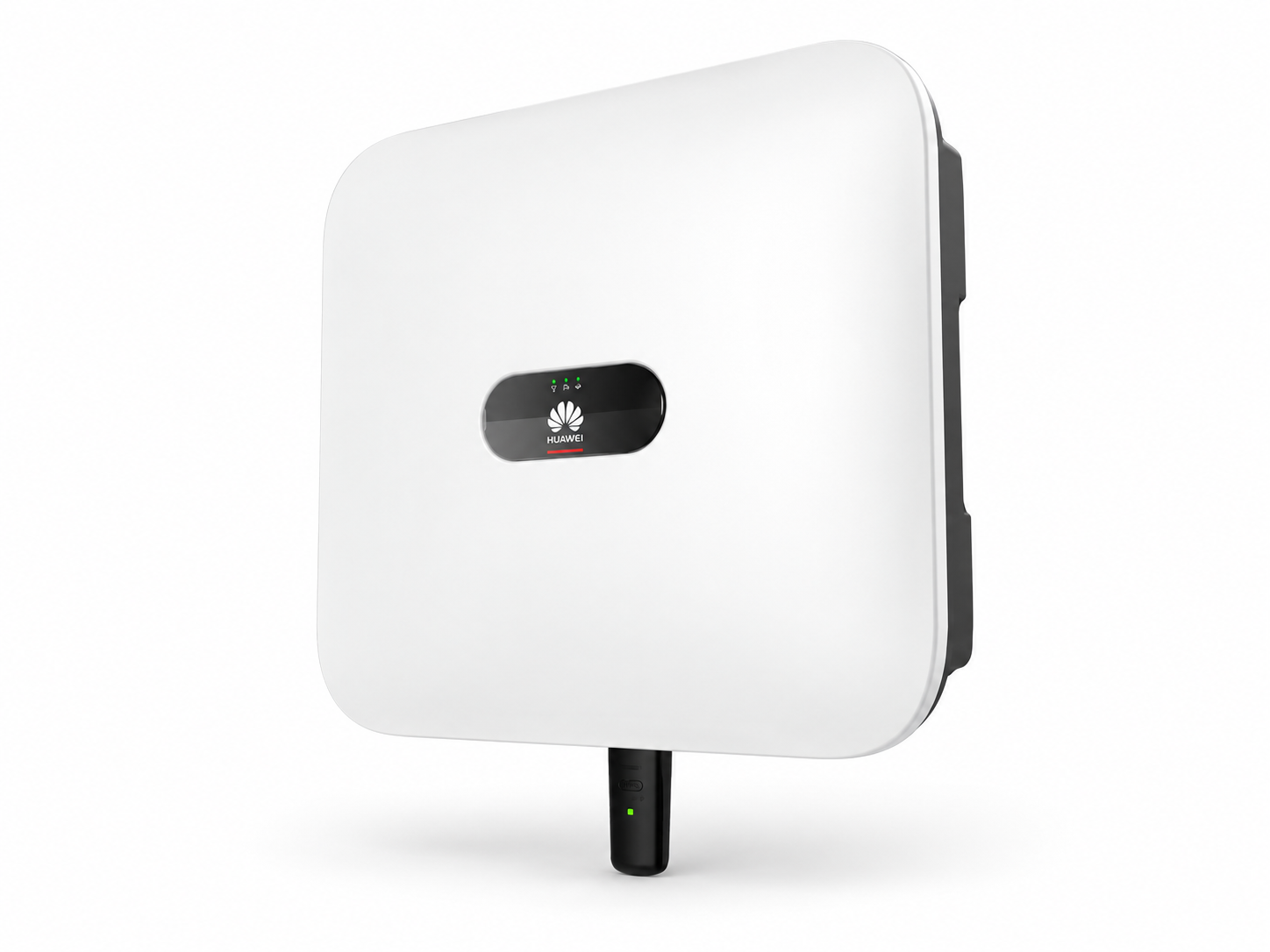

FALOWNIK HUAWEI SUN2000-10KTL-M1-HC

Sprawność maksymalna wynosi 98,6%, a europejska 98,1%. Maksimum odnosi się do najkorzystniejszego punktu pracy. Sprawność europejska jest ważoną wartością dla różnych obciążeń, dlatego nie oznacza stałej sprawności urządzenia przez cały dzień. Na rzeczywisty punkt pracy wpływają między innymi obciążenie i napięcie wejściowe.

Dla tego modelu producent zaleca maksymalną moc generatora 15 000 Wp. Graniczne napięcie wejściowe wynosi 1100 V. Uruchomienie następuje przy napięciu 200 V, a zakres napięcia roboczego podano jako 140 ~ 980 V. Znamionowe napięcie DC to 600 V. Zakres roboczy nie jest automatycznie zakresem osiągania pełnej mocy.

Na pojedynczy MPPT przypada limit prądu roboczego 13,5 A i prądu zwarciowego 19,5 A. Na każdy MPPT przypada maksymalnie 1 wejście. Prąd roboczy i prąd zwarciowy są odrębnymi ograniczeniami; sama zgodność sumarycznej mocy modułów nie potwierdza zgodności elektrycznej łańcucha.

Maksymalną moc PV 20 000 Wp dopuszczono dla długich łańcuchów w pełni wyposażonych w optymalizatory SUN2000-450W-P2 lub SUN2000-600W-P.

Znamionowa moc czynna wynosi 10 000 W. Maksymalną moc pozorną określono jako 11 000 VA. Wyjście jest opisane dla napięcia 220 V AC/380 V AC, 230 V AC/400 V AC, 3 W/N+PE i częstotliwości 50 Hz/60 Hz. Maksymalny prąd wyjściowy wynosi 16,9 A. Moc czynna w W i moc pozorna w VA opisują różne wielkości. Wartości maksymalnej nie należy zastępować mocą znamionową ani przenosić między wariantami napięcia sieci.

W wymaganiach C10/11 maksymalna moc pozorna modelu 10KTL jest ograniczona do 10 000 VA.

Producent wskazuje zgodność z systemem Inteligentny łańcuchowy system magazynowania energii ESS 5kWh-30kWh firmy HUAWEI. Zakres napięcia akumulatora wynosi 600 ~ 980 V. Maksymalna moc ładowania to 10 000 W, a rozładowania 10 000 W. Mocy ładowania nie należy utożsamiać z pojemnością magazynu energii wyrażaną w kWh. Zgodność konkretnego akumulatora należy odnosić do systemu wskazanego w dokumentacji.

Zasilanie rezerwowe wymaga BackupBox-B1. Maksymalna moc pozorna tego wyjścia wynosi 3300 VA, przy napięciu 220 V/230 V. Jest to wyjście jednofazowe. Parametry rezerwy trzeba odczytywać osobno od mocy trójfazowej przy pracy z siecią.

Masa urządzenia według karty wynosi 17 kg, a wymiary 525 mm × 470 mm × 146,5 mm. Obudowa ma stopień ochrony IP65. Zakres temperatury pracy to -25°C do +60°C. Falownik jest chłodzony naturalną konwekcją. Warunki montażu wymagają uwzględnienia masy, wymiarów oraz sposobu chłodzenia urządzenia.

Producent wymienia ochronę przed pracą wyspową, ochronę przed odwrotną polaryzacją DC, monitoring izolacji, monitoring prądów upływu. Ochronę przeciwprzepięciową DC określono jako Tak, kompatybilność z klasą ochronnościtypu II zgodnie z normą EN/IEC 61643-11, a AC jako Tak, kompatybilność z klasą ochronnościtypu II zgodnie z normą EN/IEC 61643-11. Potwierdzono również ochronę przed łukiem elektrycznym (AFCI).

Obsługę opisano jako Diody LED; zintegrowana WLAN + aplikacja FusionSolar. Komunikacja obejmuje RS485; WLAN/Ethernet poprzez Smart Dongle-WLAN-FE; 4G/3G/2G poprzez Smart Dongle-4G (opcjonalnie). Oznaczenie funkcji jako opcjonalnej nie potwierdza obecności odpowiedniego modułu w każdym egzemplarzu. Przy porównaniu ofert należy odróżnić wyposażenie falownika od oddzielnie zamawianego adaptera komunikacyjnego.

Karta katalogowa SUN2000-(3-10)KTL-M1 PL; Wersja wysokoprądowa, 02-202310; strony: 2.
