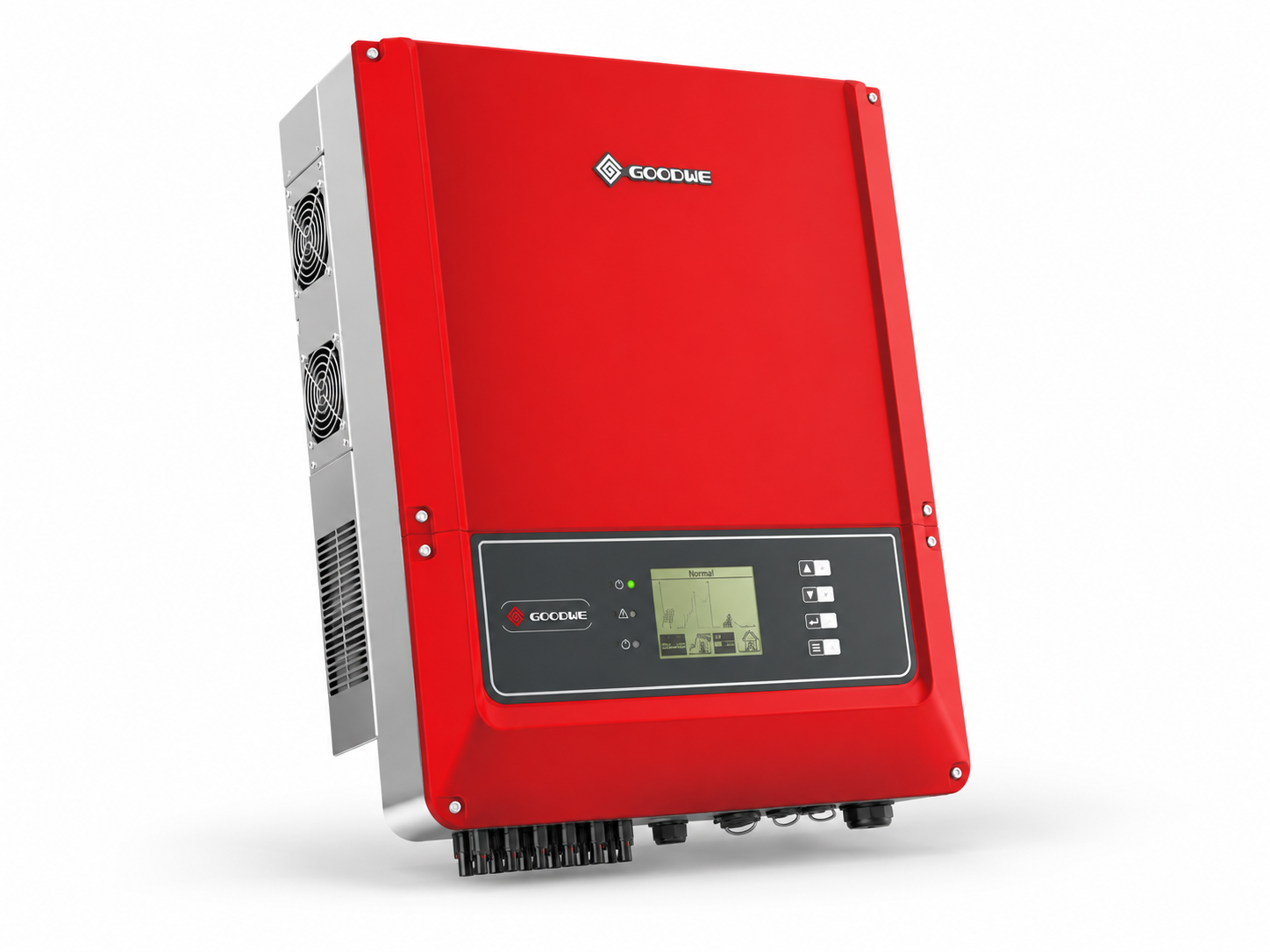

FALOWNIK GOODWE GW15K-DT
GoodWe GW15K-DT jest trójfazowym falownikiem sieciowym o mocy znamionowej 15000 W. Przetwarza energię z modułów fotowoltaicznych na prąd przemienny, a jego parametry opisano poniżej dla dokładnego oznaczenia GW15K-DT. Wiersz liczby MPPT ma w źródle zapis 2 (możliwe połączenie równoległe).
Model GW15K-DT należy odróżnić od GW15KT-DT. Poniższe dane dotyczą starszej generacji opisanej w archiwalnej karcie.
Sprawność falownika
Sprawność maksymalna wynosi 98,2%, a europejska >97,7%. Pierwsza wartość opisuje najkorzystniejszy punkt pracy. Sprawność europejska jest osobnym parametrem uwzględniającym różne poziomy obciążenia; nie oznacza stałej sprawności w każdym momencie pracy.
Producent podaje również sprawność śledzenia punktu mocy MPPT 99,9%. Ten wskaźnik dotyczy pracy układów MPPT i nie zastępuje sprawności przetwarzania energii przez cały falownik.
Wejście PV
Wartość parametru „Maksymalna dopuszczalna moc PV” wynosi 19500 W. Moc modułów i moc oddawana po stronie AC opisują różne części układu. Przy doborze instalacji trzeba dodatkowo sprawdzić napięcia i prądy łańcuchów.
Dla tego modelu podano maksymalne napięcie wejściowe 1000 V, zakres napięcia MPPT 260~850 V, napięcie rozruchowe 250 V. Maksymalne napięcie wejściowe i zakres MPPT są odrębnymi ograniczeniami.
Prądy po stronie DC opisano w tabeli wartością 22/22 A. Limit prądu jest niezależny od dopuszczalnej mocy modułów i trzeba go uwzględnić przy wyborze układu łańcuchów.
Praca z siecią
Po stronie AC moc znamionową określono jako 15000 W. W oznacza moc czynną, a VA moc pozorną. Jednostek tych nie należy zamieniać, nawet gdy wartości liczbowe są takie same.
Znamionowe parametry wyjściowe AC opisano jako 50/60Hz; 400Vac. Maksymalny prąd wyjściowy wynosi 25 A.
Obudowa i komunikacja
Wymiary urządzenia wynoszą 516*650*203 mm przy masie 39 kg. Stopień ochrony obudowy to IP65.
Karta podaje temperaturę pracy -25~60°C (>45°C redukcja mocy) oraz chłodzenie określone jako Chłodzenie wentylatorami. Emisję hałasu opisano wartością <45 dB. Są to parametry tej wersji urządzenia; granice temperatury nie oznaczają pełnej mocy w całym zakresie.
Do komunikacji producent wymienia WiFi; RS485 lub Ethernet. Funkcje oznaczone w karcie jako opcjonalne wymagają odpowiedniego wyposażenia.
Zabezpieczenia
W tabeli zabezpieczeń wymieniono ochronę przed pracą wyspową, kontrolę rezystancji izolacji, monitorowanie prądu upływu. Szczegółowy wykaz obejmuje również zabezpieczenia obwodów DC i AC przedstawione w opracowaniu karty.
Warunki podane przez producenta
GW15K-DT i GW15KT-DT to odmienne oznaczenia. Ta karta GW15K-DT podaje maksymalną moc PV 19500 W, MPPT 260–850 V, masę 39 kg i wymiary 516 × 650 × 203 mm.
Moc maksymalna AC wynosi w tej karcie 15000 W. Nie dodano mocy pozornej w VA, której źródło nie podaje.
Redukcja mocy występuje powyżej 45°C i powyżej 3000 m. Opcje gwarancji z karty nie oznaczają bezwarunkowej gwarancji 25 lat.
Źródło danych i pełna karta
GoodWe GW15K-DT; Dokument nie podaje jednoznacznej daty ani identyfikatora wersji.; strony: 1.
