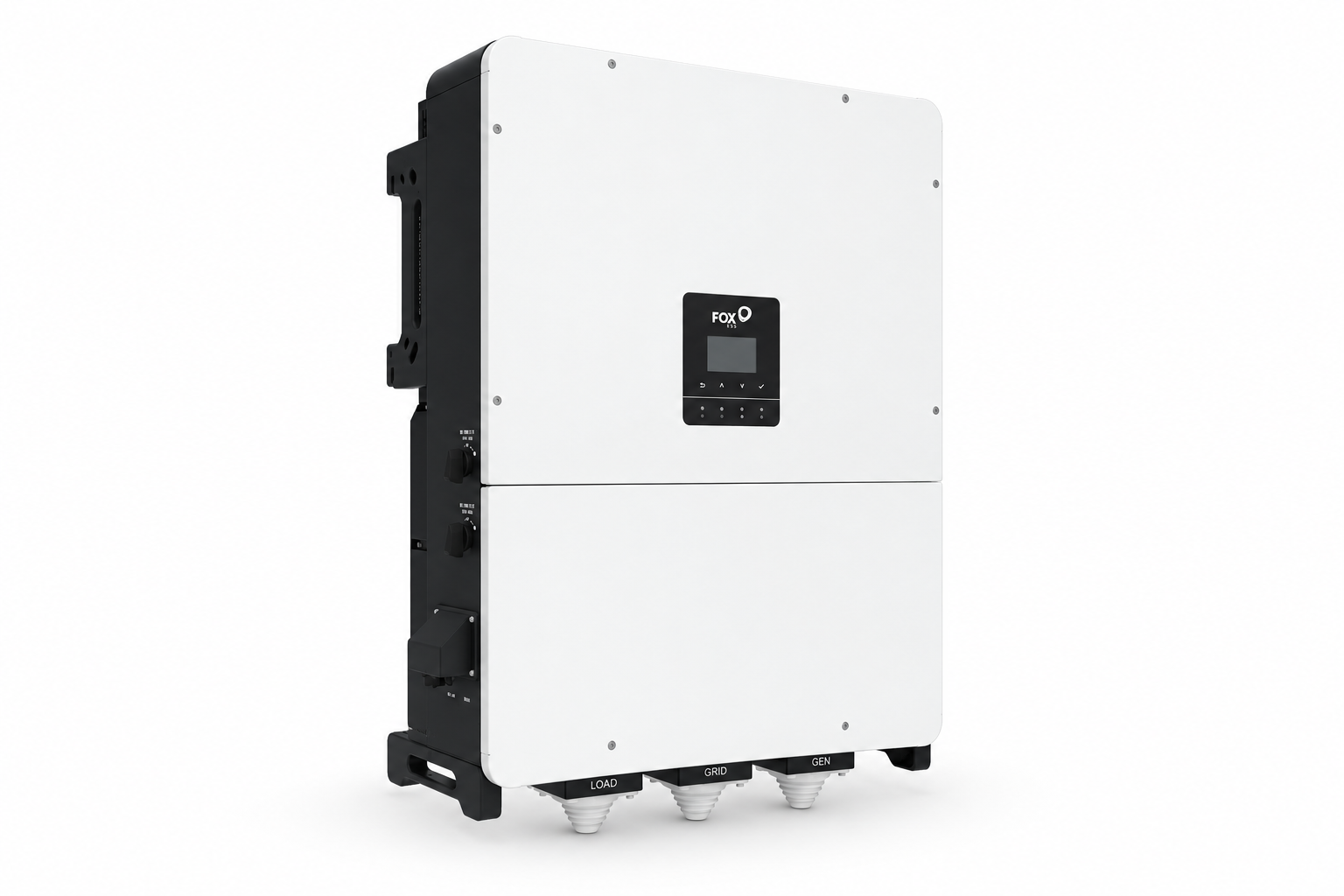

FALOWNIK FOXESS P3-100-PLUS

FoxESS P3-100-PLUS jest trójfazowym falownikiem hybrydowym o znamionowej mocy czynnej 100000 W. Część fotowoltaiczna ma 8 niezależnych układów MPPT, które śledzą punkt mocy maksymalnej przypisanych im grup PV. Urządzenie ma przyłącze akumulatora i osobne parametry zasilania rezerwowego.

Sprawność

Sprawność maksymalna wynosi 98,2 %, a europejska 97,6 %. Maksimum dotyczy najkorzystniejszego punktu pracy, natomiast wskaźnik europejski uwzględnia różne obciążenia. Nie są to deklaracje stałej sprawności urządzenia przez cały dzień.

Instalacja fotowoltaiczna

Graniczne napięcie wejściowe wynosi 1000 V, a zakres roboczy MPPT 180–850 V. Napięcie rozruchowe to 180 V. Maksymalne dopuszczalne napięcie i zakres śledzenia MPPT są różnymi ograniczeniami; zgodność samej mocy modułów nie wystarcza do doboru łańcuchów.

Karta określa maksymalną moc części PV jako 200 kW. Moc modułów PV i moc oddawana po stronie AC opisują różne części instalacji.

Limity prądu roboczego kolejnych MPPT wynoszą 40 A, a prądu zwarciowego 55 A. Na każdy MPPT przypadają 2 łańcuchy. Prąd roboczy i zwarciowy mają odrębne ograniczenia. Przy kilku łańcuchach na jednym trackerze należy zachować łączny limit danego MPPT.

Praca z siecią

Znamionowa moc czynna wynosi 100000 W. Maksymalna moc pozorna wyjścia to 110000 VA. Moc czynna w W i moc pozorna w VA opisują różne wielkości. Układ napięć i przyłączenia określono jako 380/400, 3W+N+PE lub 3W+PE V. Maksymalny prąd wyjściowy wynosi 167,2 A.

Akumulator

Zakres napięcia przyłącza baterii wynosi 180–950 V. Karta opisuje baterie LFP. Sam zgodny zakres napięć nie potwierdza zgodności dowolnego magazynu energii; potrzebna jest konfiguracja dopuszczona przez producenta.

Maksymalny prąd ładowania i rozładowania podano jako 240 (80+80+80) A. Podział 80+80+80 A dotyczy trzech portów, po 80 A na każdy. Osiągalna moc zależy także od napięcia i limitów podłączonego akumulatora; maksymalnego prądu nie należy traktować jako stałej dostępnej mocy w całym zakresie napięcia.

Zasilanie rezerwowe

Podstawowy limit mocy pozornej obwodu rezerwowego wynosi 110000 VA. Oddzielny parametr mocy maksymalnej lub szczytowej określono jako 155000 VA. Czas przełączenia wynosi <10 ms. Wartości z limitem czasu nie opisują ciągłej mocy odbiorników.

Szczytowa moc EPS wynosi 155000 VA przez najwyżej 10 s. Karta podaje osobno maksymalną moc pozorną EPS właściwą dla modelu; nie należy zastępować jej wspólną wartością szczytową.

Obudowa, chłodzenie i zabezpieczenia

Wymiary urządzenia wynoszą 730 × 1060 × 305 mm w kolejności szerokość × wysokość × głębokość, a masa 120 kg. Stopień ochrony to IP65. Zakres temperatury pracy wynosi –30–60 °C; nie oznacza to pełnej mocy w całym zakresie temperatur. Producent przewidział inteligentne chłodzenie powietrzem.

Ochrona łukowa AFCI jest zintegrowana w wersji opisanej tą kartą. Układ monitorowania izolacji i zabezpieczenia elektryczne należy odróżniać od opcjonalnych modułów komunikacyjnych.

Ochronę przepięciową opisano jako Klasa II. Typ ogranicznika przepięć i kategoria przepięciowa urządzenia są odrębnymi parametrami.

Komunikacja

Producent wymienia USB / RS485 / Bluetooth / Wi-Fi+LAN / 4G (Opcjonalnie) / CAN. Opcjonalny moduł wymaga odpowiedniej konfiguracji dostawy. Te interfejsy służą do wymiany danych i monitorowania urządzenia; nie zwiększają parametrów elektrycznych przyłączy PV ani AC.
