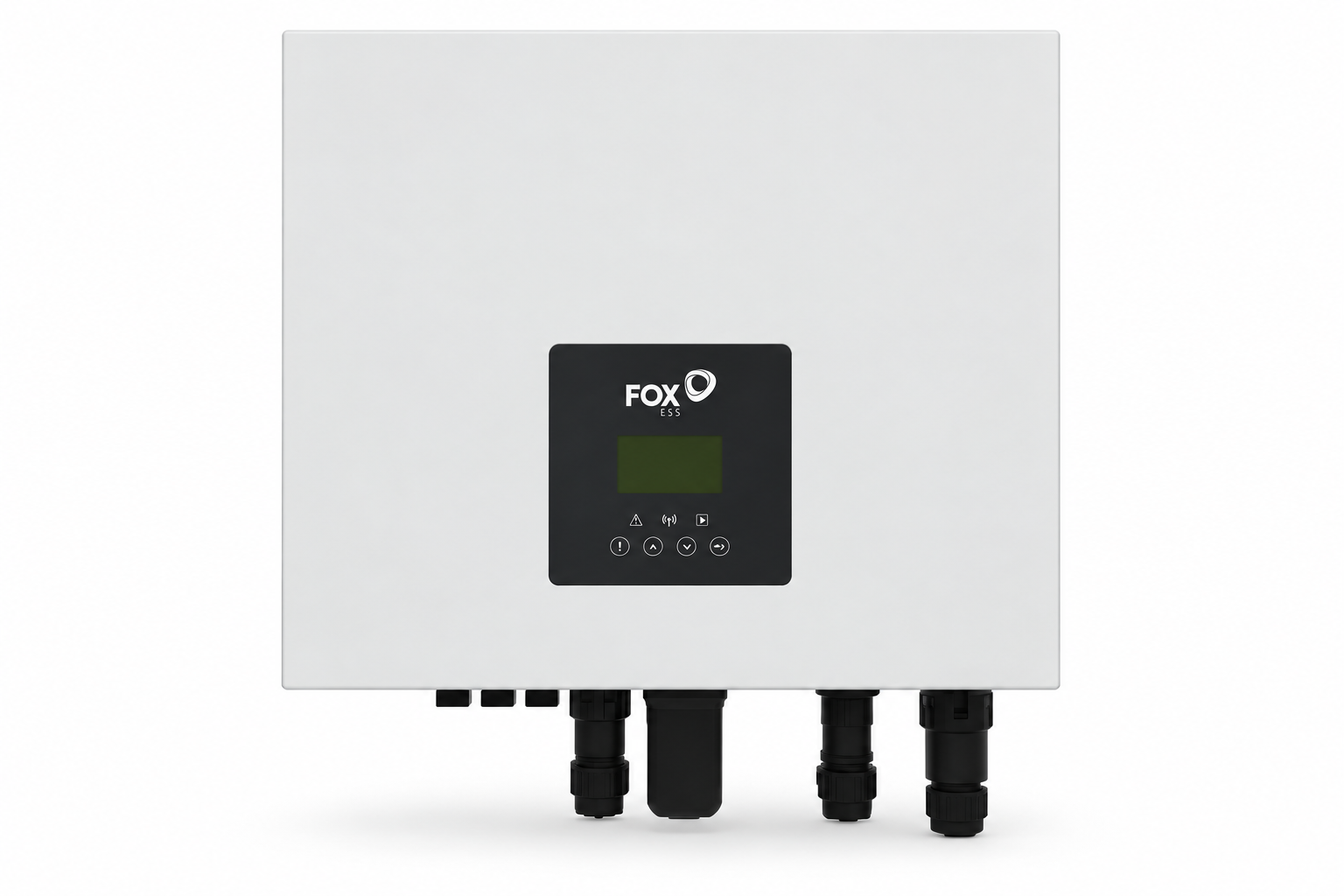

FALOWNIK FOXESS H1-4.6-E

Sprawność maksymalna wynosi 97,80%, a europejska 97,00%. Maksimum dotyczy najkorzystniejszego punktu pracy, natomiast wskaźnik europejski uwzględnia różne obciążenia. Nie są to deklaracje stałej sprawności urządzenia przez cały dzień.

Graniczne napięcie wejściowe wynosi 600 V, a zakres roboczy MPPT 80–550 V. Napięcie rozruchowe to 75 V. Maksymalne dopuszczalne napięcie i zakres śledzenia MPPT są różnymi ograniczeniami; zgodność samej mocy modułów nie wystarcza do doboru łańcuchów.

Karta określa maksymalną moc części PV jako 5980 W. Moc modułów PV i moc oddawana po stronie AC opisują różne części instalacji.

Limity prądu roboczego kolejnych MPPT wynoszą 13,5/13,5 A, a prądu zwarciowego 15/15 A. Na każdy MPPT przypada jeden łańcuch. Prąd roboczy i zwarciowy mają odrębne ograniczenia. Jedno wejście dla łańcucha nie oznacza możliwości dowolnego zwiększania prądu przez połączenia równoległe.

Znamionowa moc czynna wynosi 4600 W. Maksymalna moc pozorna wyjścia to 5060 VA. Moc czynna w W i moc pozorna w VA opisują różne wielkości. Układ napięć i przyłączenia określono jako 220/230/240 V. Maksymalny prąd wyjściowy wynosi 22,0 A.

Maksymalny prąd pobierany z sieci wynosi 43,6 A, a oddawany do sieci 22 A. Wejściowy limit 9600 VA jest odrębny od maksymalnej mocy pozornej wyjścia 5060 VA.

Zakres napięcia przyłącza baterii wynosi 85–450 V. Karta opisuje baterie LFP. Sam zgodny zakres napięć nie potwierdza zgodności dowolnego magazynu energii; potrzebna jest konfiguracja dopuszczona przez producenta.

Maksymalny prąd ładowania i rozładowania podano jako 40 A. Osiągalna moc zależy także od napięcia i limitów podłączonego akumulatora; maksymalnego prądu nie należy traktować jako stałej dostępnej mocy w całym zakresie napięcia.

Podstawowy limit mocy pozornej obwodu rezerwowego wynosi 6000 VA. Oddzielny parametr mocy maksymalnej lub szczytowej określono jako 7200 VA. Czas przełączenia wynosi <20 ms. Wartości z limitem czasu nie opisują ciągłej mocy odbiorników.

Wyjście EPS opisano dla pracy z bateriami: 6000 VA oraz 7200 VA przez 60 s. Czas przełączenia poniżej 20 ms nie znosi ograniczeń mocy ani czasu przeciążenia.

Wymiary urządzenia wynoszą 430 × 410 × 178 mm w kolejności szerokość × wysokość × głębokość, a masa 23 kg. Stopień ochrony to IP65. Zakres temperatury pracy wynosi -25–60 °C; nie oznacza to pełnej mocy w całym zakresie temperatur. Producent przewidział chłodzenie naturalne.

Ochronę przepięciową opisano jako DC: Typ II / AC: Typ III. Typ ogranicznika przepięć i kategoria przepięciowa urządzenia są odrębnymi parametrami.

Producent wymienia 2 × RS485, DRM, Ripple Kontroler, USB. Opcjonalny moduł wymaga odpowiedniej konfiguracji dostawy. Te interfejsy służą do wymiany danych i monitorowania urządzenia; nie zwiększają parametrów elektrycznych przyłączy PV ani AC.

FoxESS H1-4.6-E; V3.1 | 2022/4/19; strony: 2.
